Gráficos con ggplot2

Fecha de publicación

5 de noviembre de 2024

Objetivos del manual

Comprender la lógica detras de la estructura los gráficos con ggplot2
Ser capaz de intregrar en un gŕafico diferentes fuentes de información que representen la complejidad de los datos

ggplot2

Un paquete de R diseñado específicamente para producir gráficos
A diferencia de otros paquetes, ggplot2 tiene su propia gramática
La gramática se basa en la “Gramática de los gráficos” (Wilkinson 2005)
Módulos independientes que pueden combinarse de muchas formas
Esta gramática proporciona una gran flexibilidad

0.1 Gramática de gráficos

La idea principal es empezar con una capa base de datos brutos y luego añadir más capas de anotaciones y resúmenes estadísticos. El paquete nos permite producir gráficos utilizando la misma estructura de pensamiento que utilizamos al diseñar un análisis, reduciendo la distancia de cómo visualizamos un gráfico en la cabeza y el producto final.

Aprender la gramática no sólo es útil para producir un gráfico de interés, sino también para pensar en otros gráficos más complejos. La ventaja de esta gramática es la posibilidad de crear nuevos gráficos compuestos por nuevas combinaciones de elementos.

0.2 Componentes del gráfico

Todos los gráficos ggplot2 contienen los siguientes componentes:

Datos - El objeto R con la información que necesita ser trazada
Capas - Los datos específicos que serán graficados (ej. ‘x’ & ‘y’)
Escala - Rango de datos a incluir
Coordenadas - Sistema de coordenadas (no se utiliza muy a menudo)
Parcelas (facets) - Determina cómo dividir los datos en subparcelas en un multipanel
Tema - Controla el estilo del gráfico

Estos componentes se juntan utilizando “+”.

La sintaxis más habitual incluye los datos dentro de la llamada “ggplot” y una capa “geom_”.

Primero instala/carga el paquete:

Código

# install
install.packages("ggplot2")

# load library
library(ggplot2)

0.3 Gráficos de dispersión

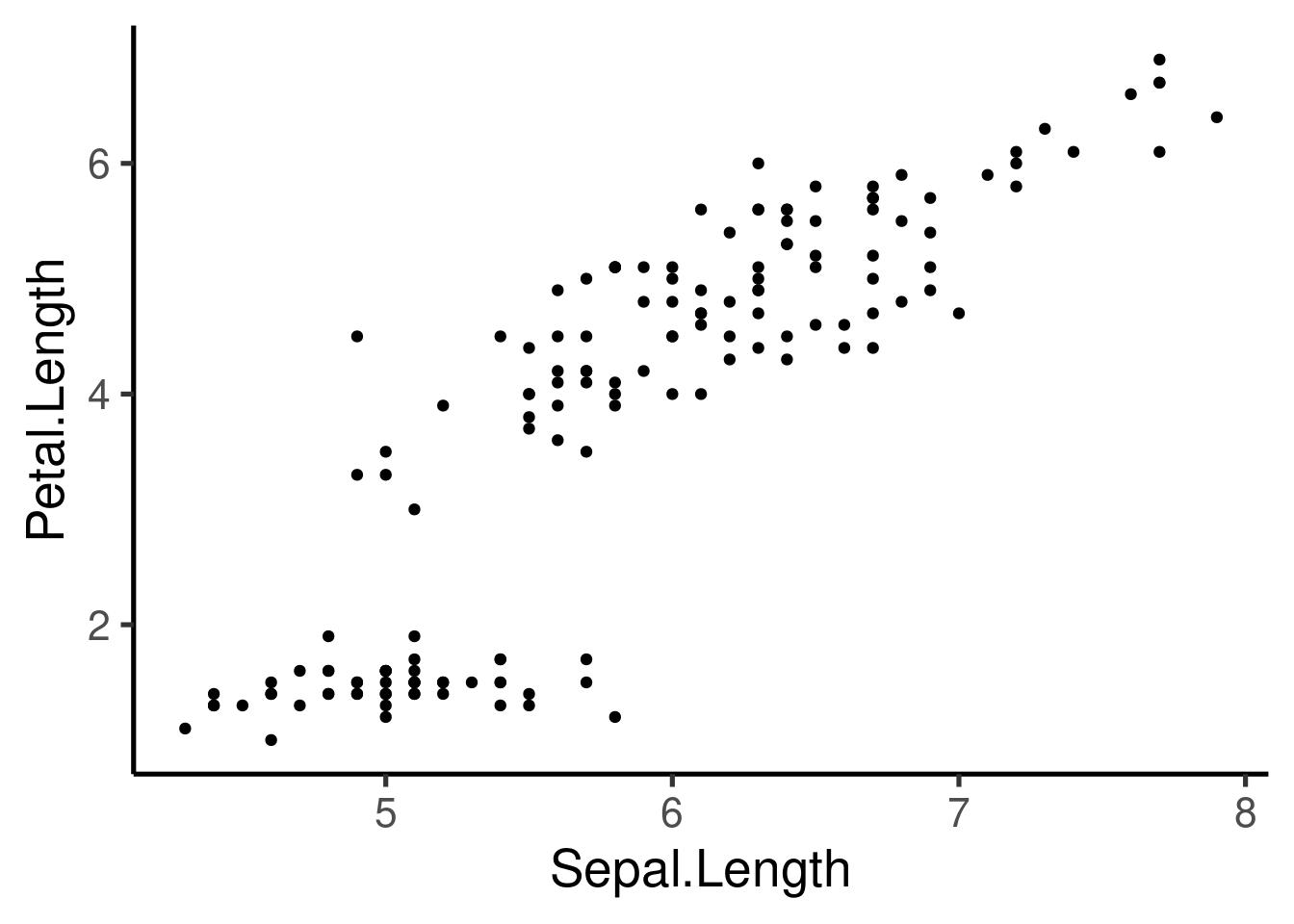

Utilicemos el conjunto de datos “iris” para crear gráficos de dispersión:

Código

ggplot(data = iris, mapping = aes(x = Sepal.Length, y = Petal.Length)) +
  geom_point()

This plot is defined by 3 components: 1. “data”- iris 1. “aes” - Sepal.length vs Petal.length 1. “layer” - Points (geom)

0.4 Atributos estéticos

También podemos añadir otros atributos estéticos como el color, la forma y el tamaño. Estos atributos se pueden incluir dentro de aes():

Código

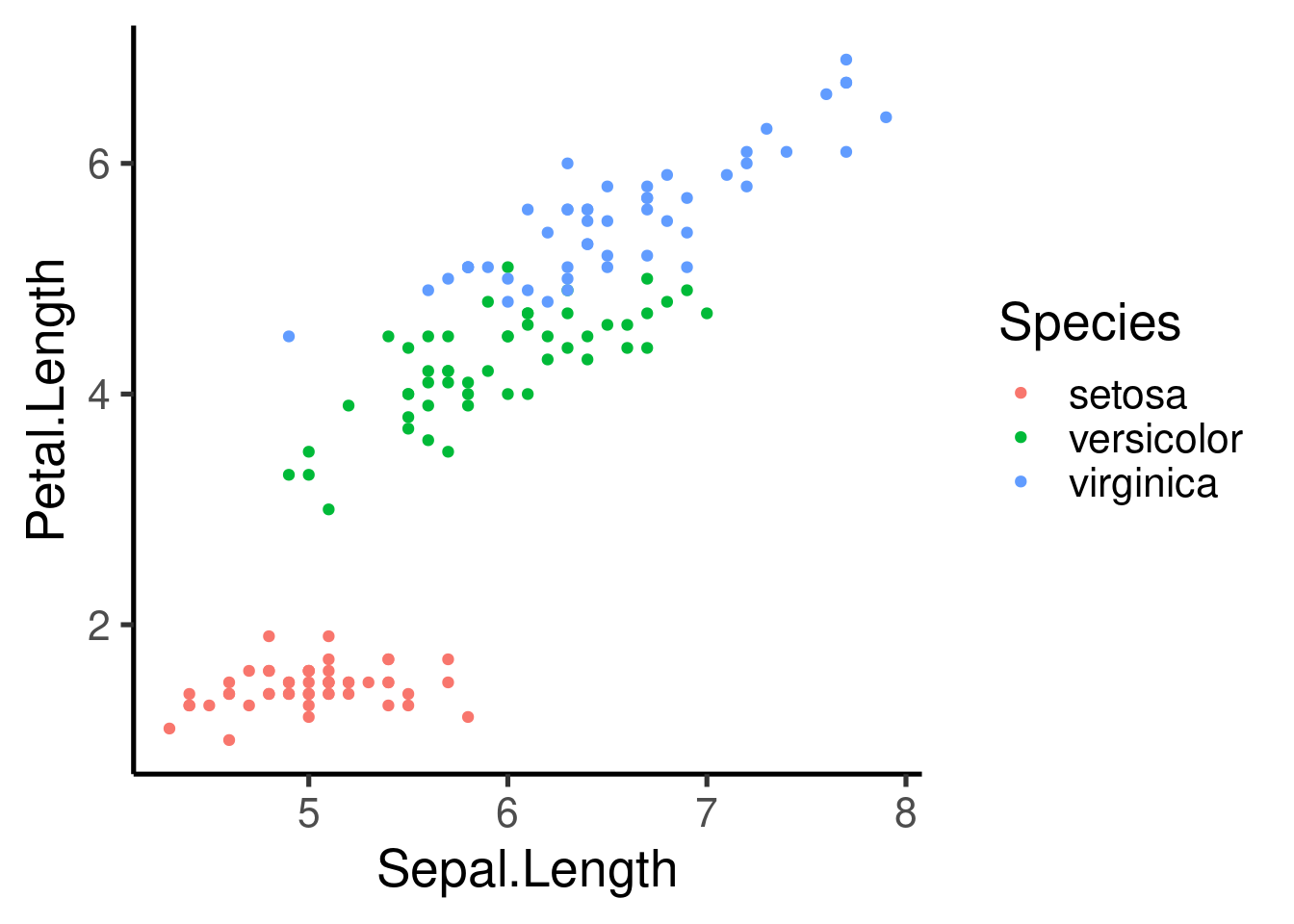

# color by species
ggplot(
  data = iris,
  mapping = aes(x = Sepal.Length, y = Petal.Length, color = Species)
) +
  geom_point()

Código

# color and shape by species
ggplot(
  data = iris,
  mapping = aes(
    x = Sepal.Length,
    y = Petal.Length,
    color = Species,
    shape = Species
  )
) +
  geom_point()

Tenga en cuenta que los argumentos estéticos también pueden incluirse en la capa “geom”:

Código

ggplot(
  data = iris,
  mapping = aes(x = Sepal.Length, y = Petal.Length)
) +
  geom_point(aes(color = Species, shape = Species))

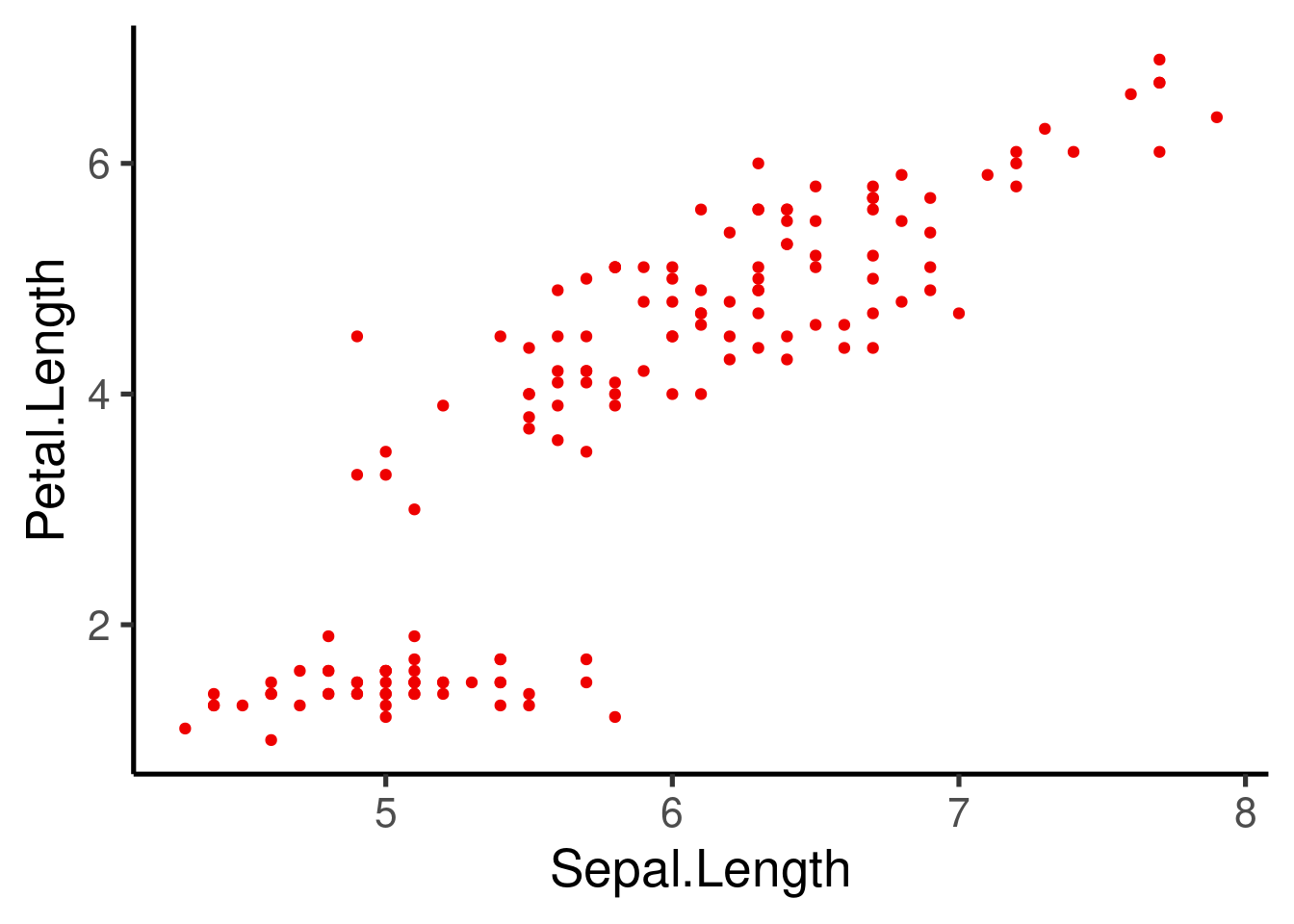

También podemos incluir un valor fijo:

Código

ggplot(
  data = iris,
  mapping = aes(x = Sepal.Length, y = Petal.Length)
) +
  geom_point(color = "red2")

Algunos atributos funcionan mejor con algunos tipos de datos:

Color y forma: variables categóricas
Tamaño: variables continuas

Ejercicio 1

Utilizando el conjunto de datos “hylaeformis”:

Código

# lear desde el sitio del curso
hylaeformis_data <- read.csv(
  paste0("https://raw.githubusercontent.com/maRce10/", "r_avanzado_2023/master/data/hylaeformis_data.csv")
)

# or bajar manualmente y leer copia local
hylaeformis_data <- read.csv("hylaeformis_data.csv", stringsAsFactors = FALSE)

head(hylaeformis_data, 20)

1.1 Create a scatter plot of vs “meanfreq” (mean frequency)

1.1 Crear un gráfico de dispersión de duración (“duration”) vs frecuencia promedio (“meanfreq”)

1.2 Añadir un atributo estético para mostrar un color diferente para cada localidad

1.3 Añade otro atributo estético para mostrar el rango de frecuencia dominante (“dfrange”) como tamaño los símbolos

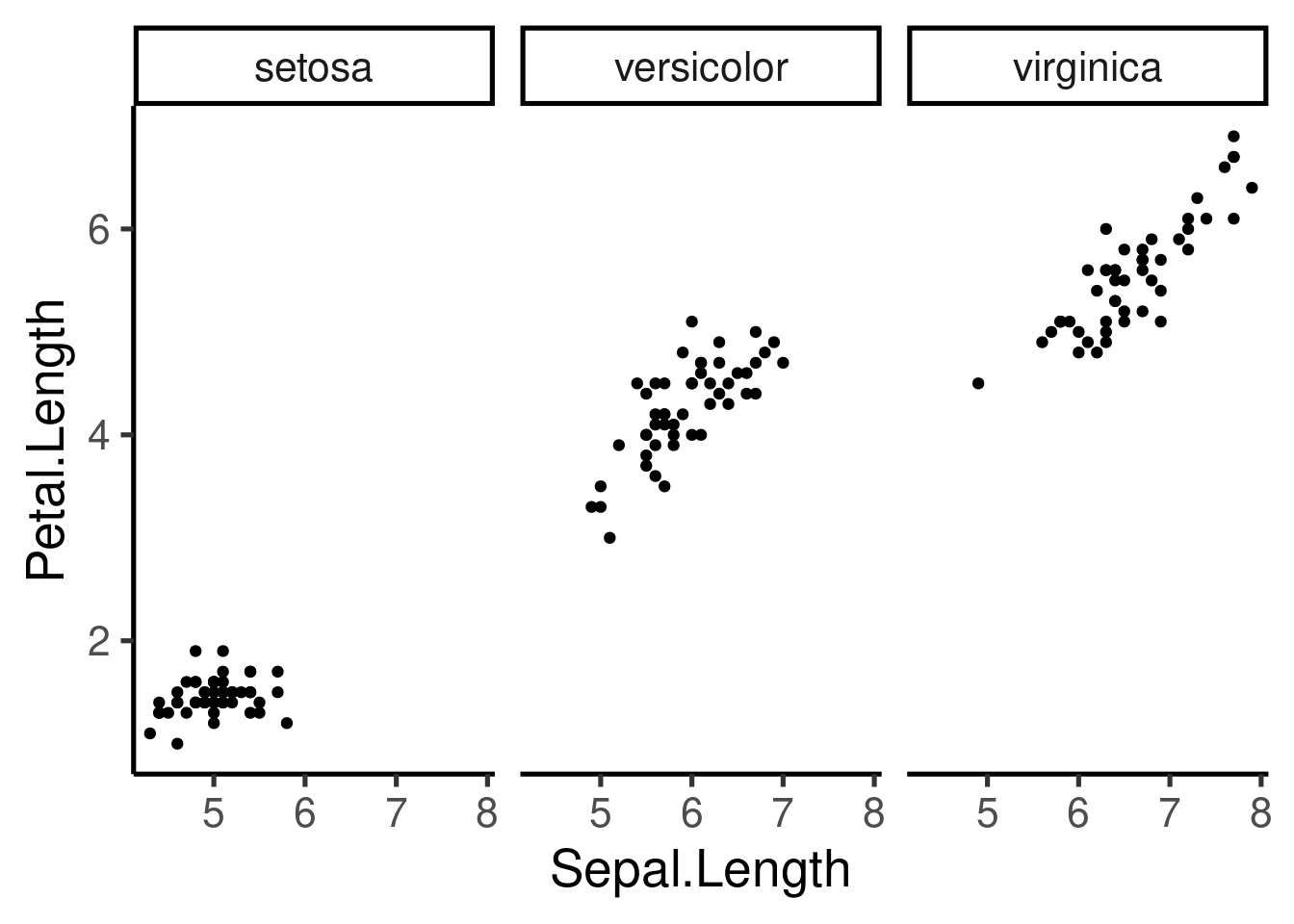

0.5 Gráficos multipanel (Facetting)

Otra forma de visualizar variables categóricas
Permite crear gráficos multipanel para cada nivel de la variable
2 tipos: “grid” & “wrap”

Código

ggplot(iris, aes(Sepal.Length, Petal.Length)) +
  geom_point() +
  facet_wrap(~Species)

Código

# o

ggplot(iris, aes(Sepal.Length, Petal.Length)) +
  geom_point() +
  facet_grid(~Species)

La escala puede ser fija o libre para los ejes x e y, y puede modificarse el número de columnas y filas:

Código

# free x
ggplot(iris, aes(Sepal.Length, Petal.Length)) +
  geom_point() +
  facet_wrap(~Species, scales = "free_x")

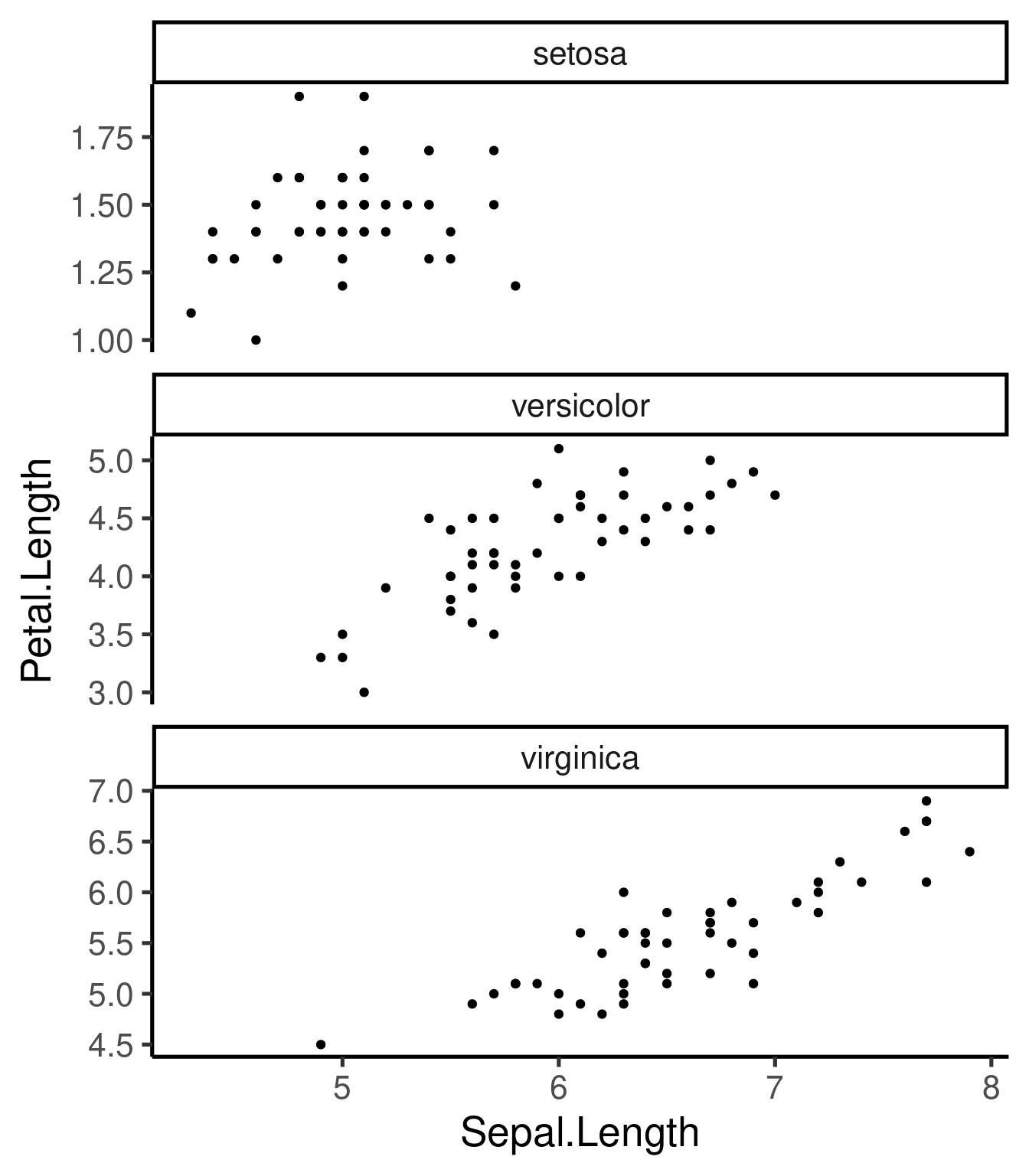

Código

# free x and 3 rows
ggplot(iris, aes(Sepal.Length, Petal.Length)) +
  geom_point() +
  facet_wrap(~Species, scales = "free_y", nrow = 3)

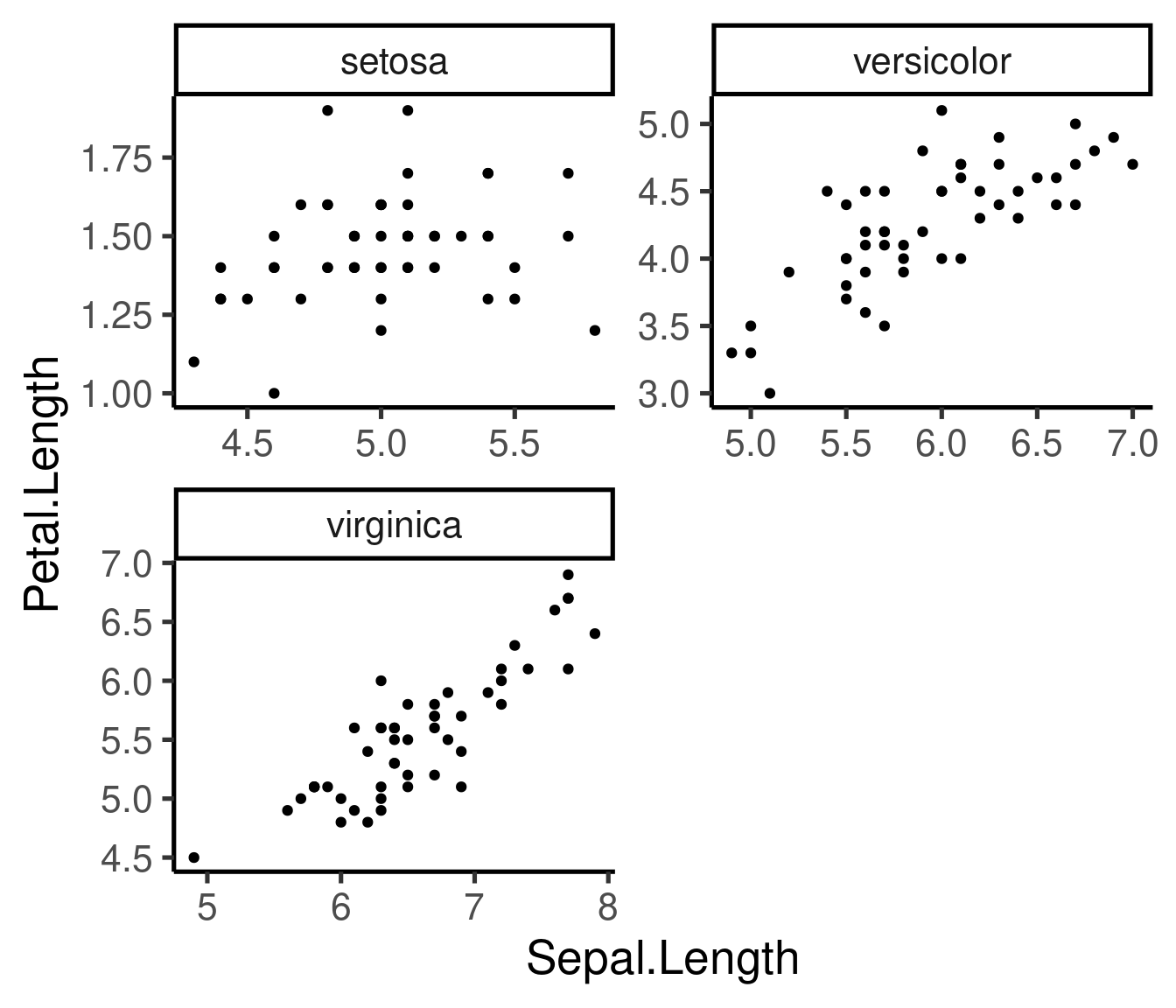

Código

# both free and 2 rows
ggplot(iris, aes(Sepal.Length, Petal.Length)) +
  geom_point() +
  facet_wrap(~Species, scales = "free", nrow = 2)

Tenga en cuenta que también podemos guardar el componente básico como un objeto R y añadir otros componentes más adelante en el código:

Código

p <- ggplot(iris, aes(Sepal.Length, Petal.Length)) +
  geom_point()

p + facet_wrap(~Species, scales = "free_x", nrow = 3)

0.6 “geoms” adicionales

geom_smooth() - añade las líneas de mejor ajuste (incluyendo CI)
geom_boxplot() - Distribución de frecuencias
geom_histogram() & geom_freqpoly() - distribuciones de frecuencia
geom_bar() - distribución de frecuencias de variables categóricas
geom_path() & geom_line() - añade líneas a los gráficos de dispersión

0.6.1 geom_smooth()

Las líneas de regresión de mejor ajuste pueden añadirse con geom_smooth():

Código

# con CI
ggplot(iris, aes(Sepal.Length, Petal.Length)) +
  geom_point() +
  geom_smooth(method = "lm") +
  facet_wrap(~Species, scales = "free", nrow = 3)

Código

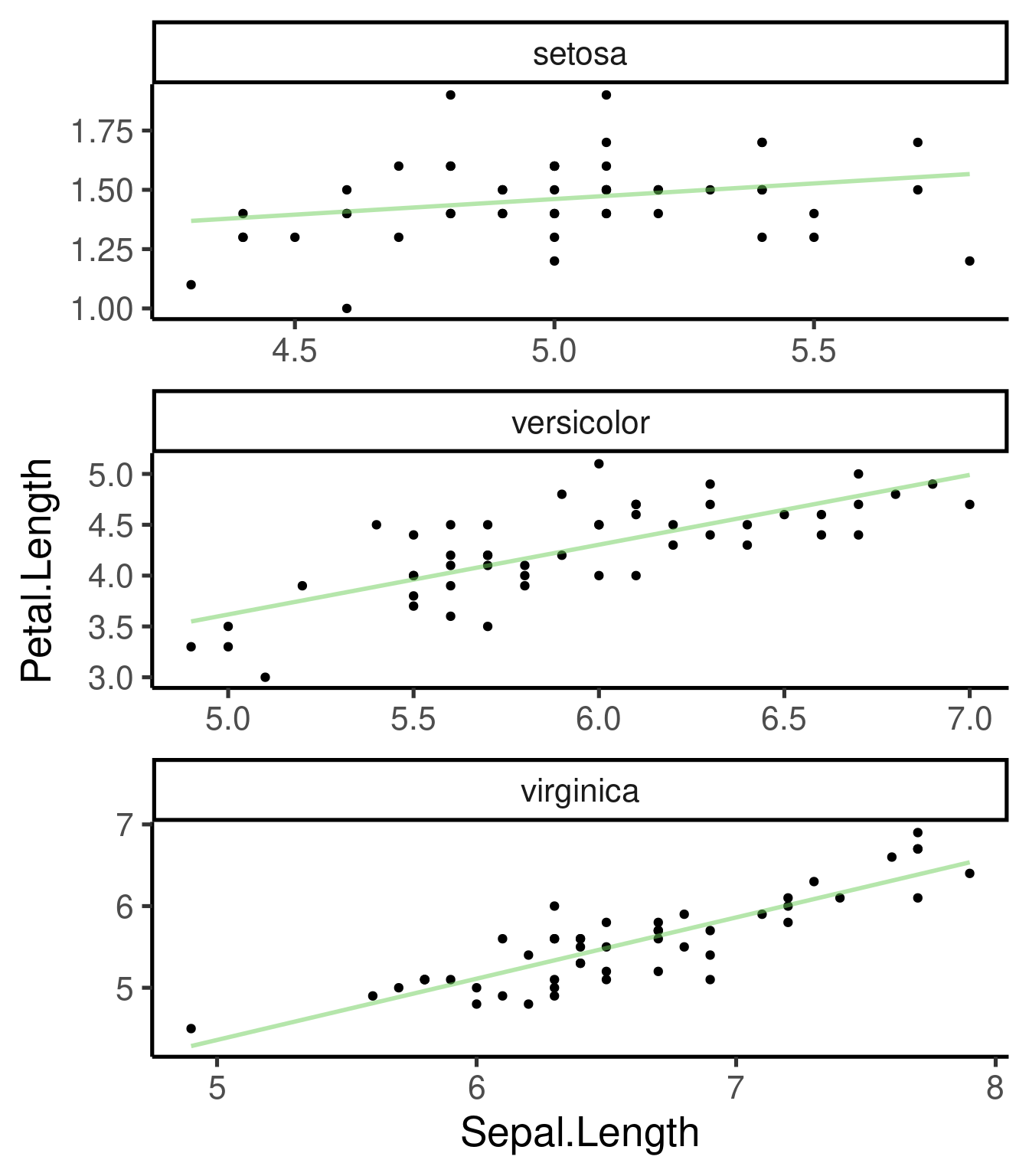

# sin CI
ggplot(iris, aes(Sepal.Length, Petal.Length)) +
  geom_point() +
  geom_smooth(method = "lm", se = FALSE) +
  facet_wrap(~Species, scales = "free", nrow = 3)

Ejercicio 2

Utilizando el conjunto de datos de ejemplo “msleep”:

2.1 Crear un gráfico de dispersión de peso corporal (“bodywt”) frente a peso cerebral (“brainwt”)

2.2 Añadir orden (“order”) como estética del color

2.3 Añadir un componente “faceta” para dividir los gráficos por orden utilizando escalas libres

2.4 Elimine los órdenes con menos de 4 especies en el conjunto de datos y haga un gráfico similar al 2.3

2.5 Añadir una línea de mejor ajuste a cada gráfico del panel

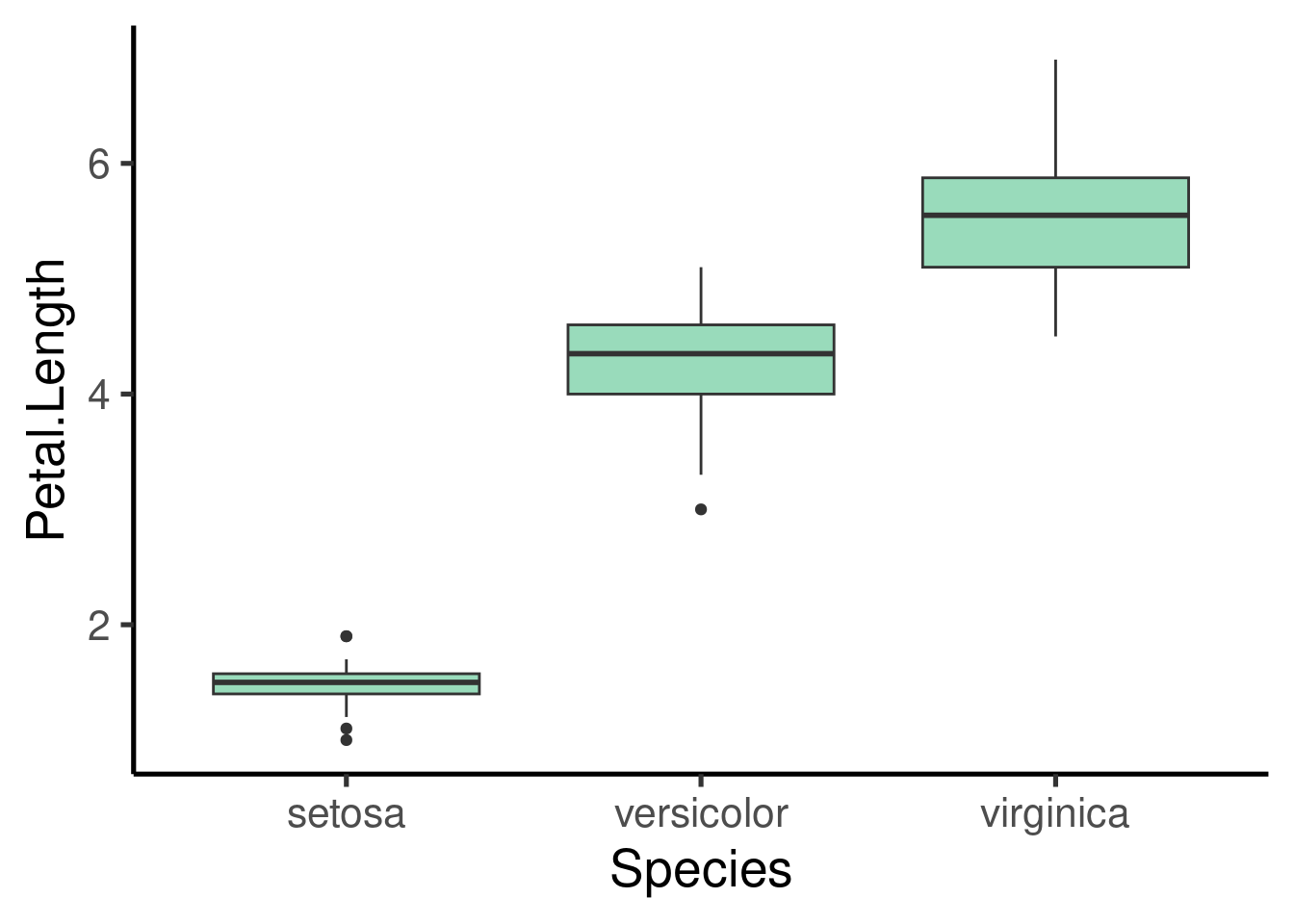

0.6.2 Boxplots

De nuevo, sólo se necesita un nuevo componente “geom” para crear un boxplot:

Código

ggplot(iris, aes(Species, Petal.Length)) +
  geom_boxplot()

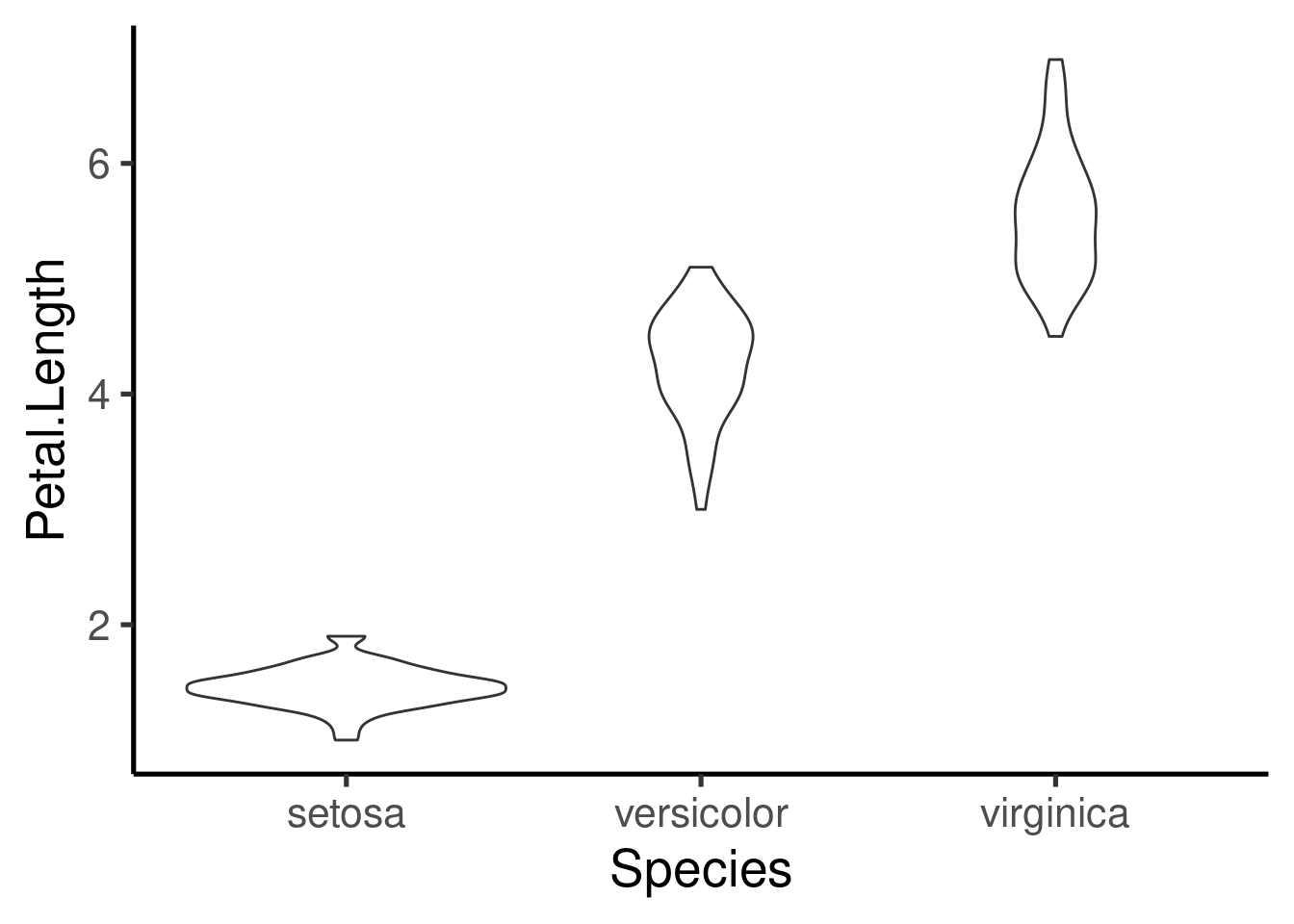

Una alternativa interesante son los gráficos de violines:

Código

ggplot(iris, aes(Species, Petal.Length)) +
  geom_violin()

0.6.3 Histogramas

Lo mismo ocurre con los histrogramas y los gráficos de frecuencias:

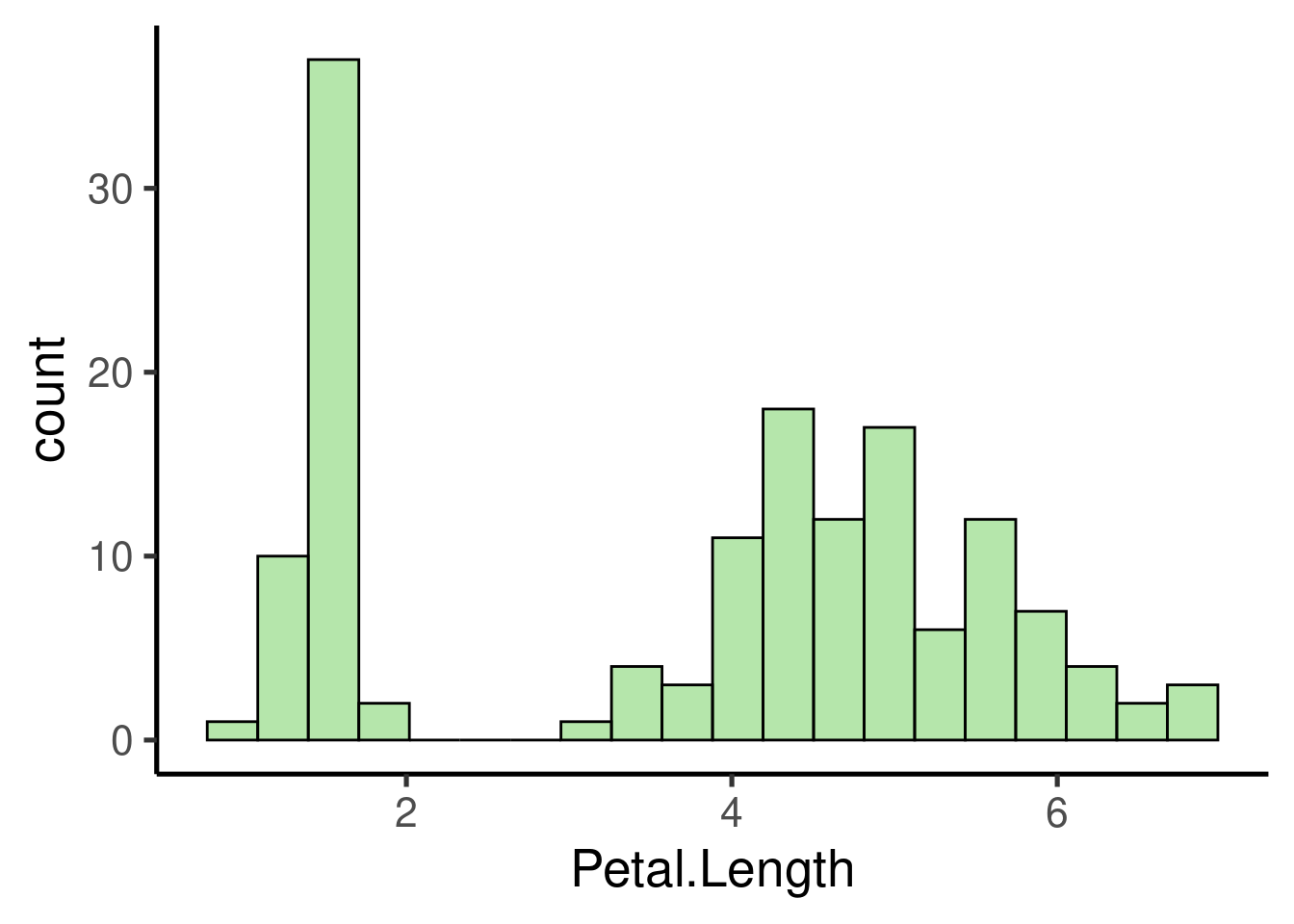

Código

ggplot(iris, aes(Petal.Length)) +
  geom_histogram()

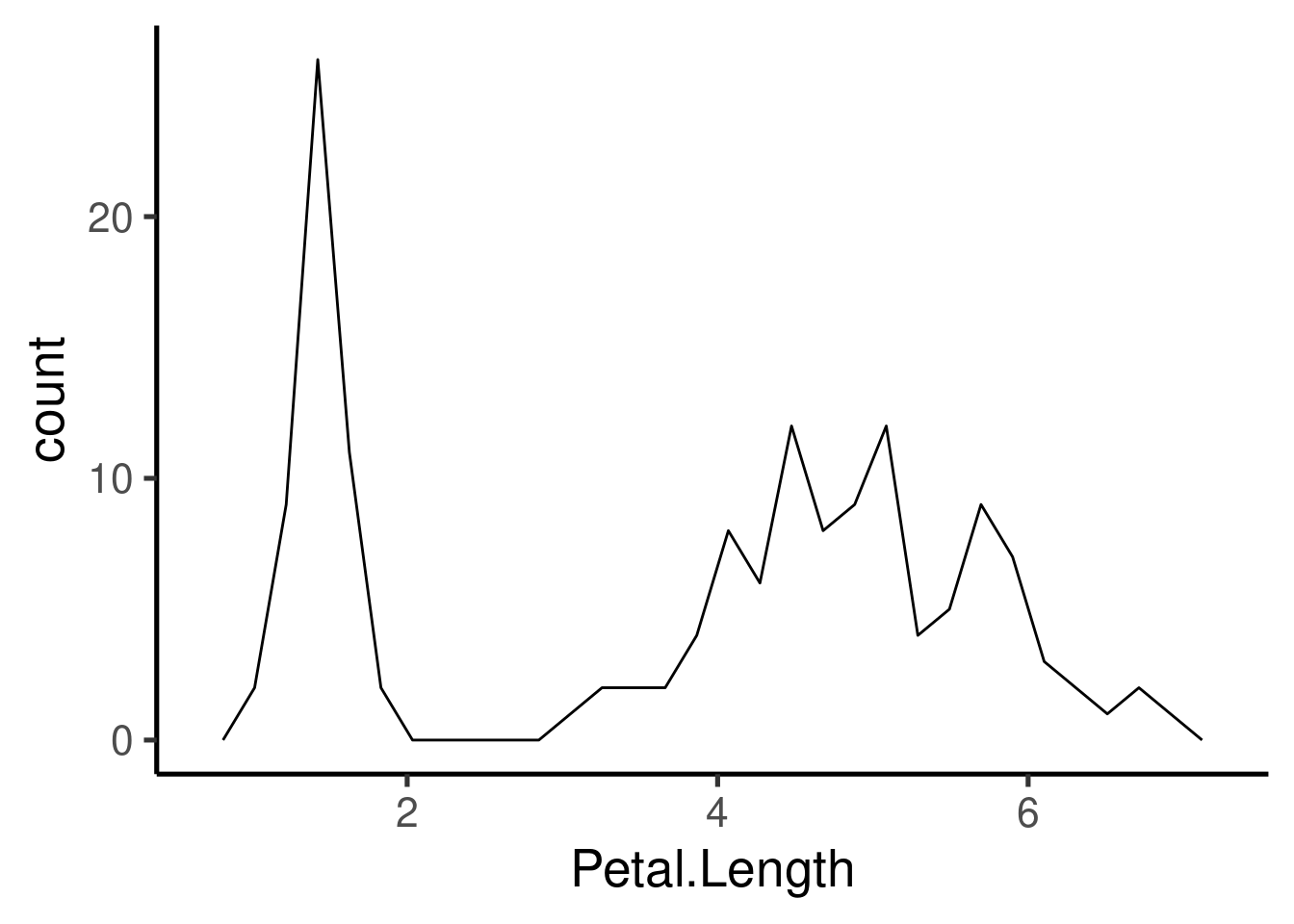

Código

ggplot(iris, aes(Petal.Length)) +
  geom_freqpoly()

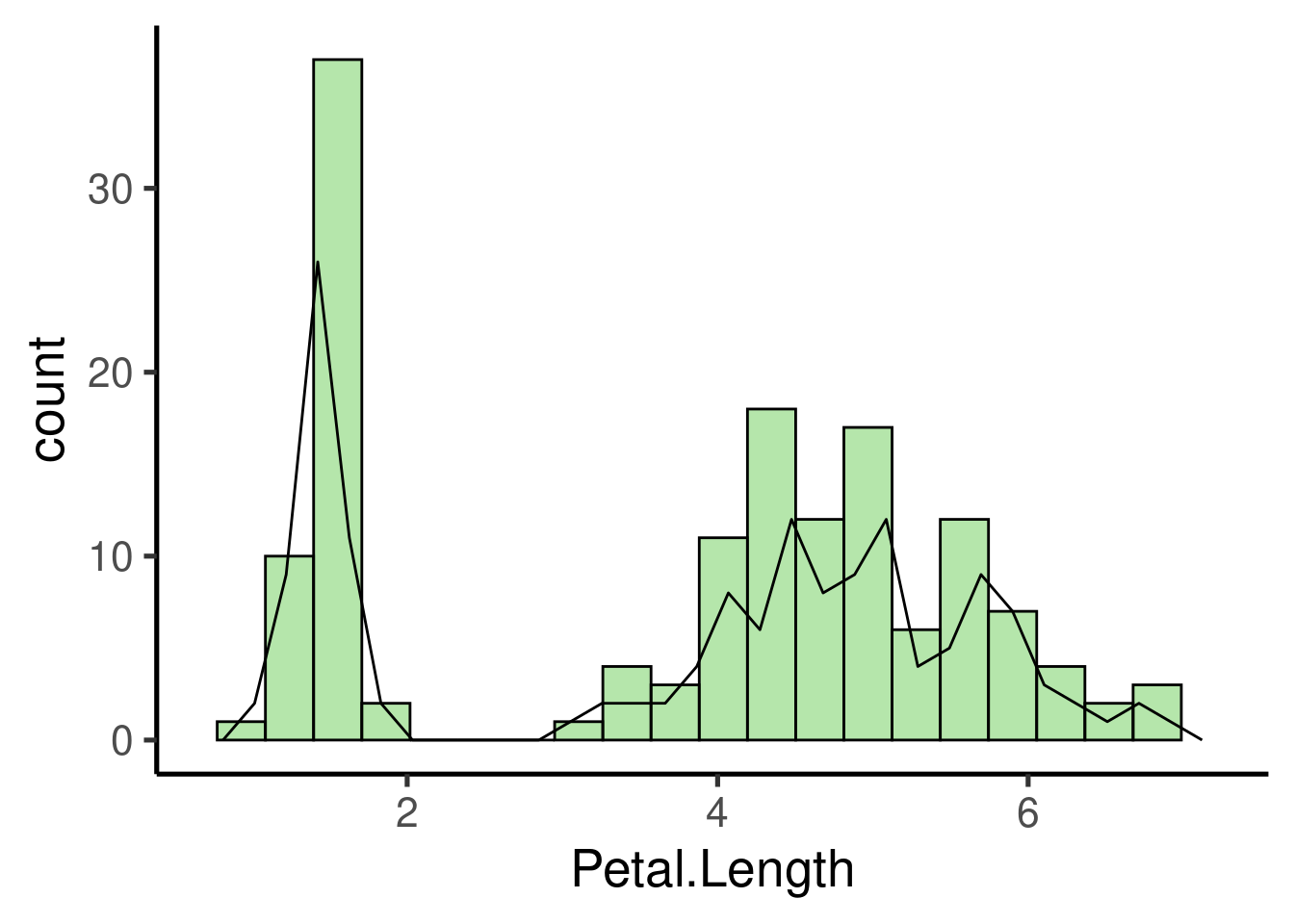

Código

ggplot(iris, aes(Petal.Length)) +
  geom_histogram() +
  geom_freqpoly()

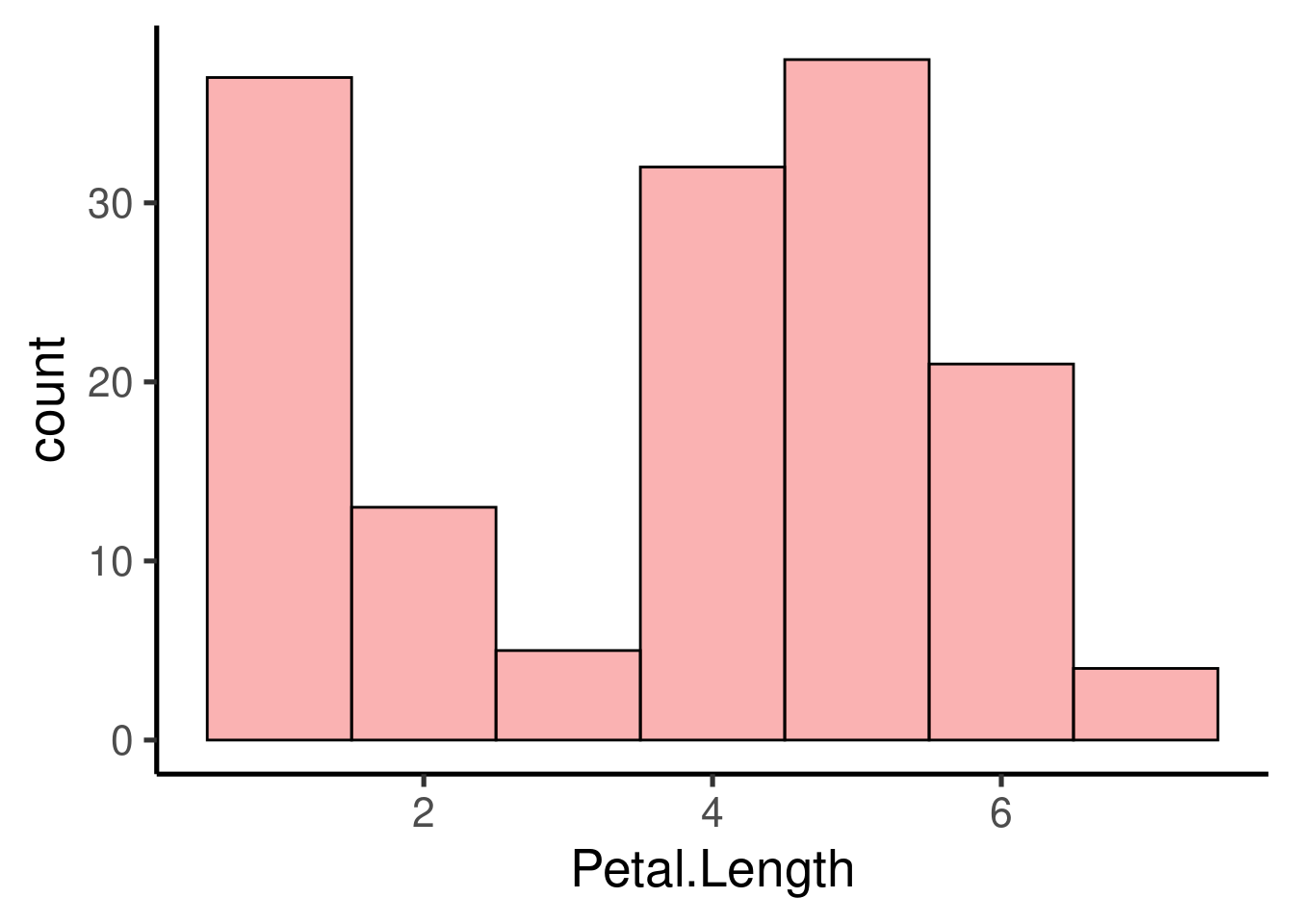

Podemos controlar la anchura de las barras:

Código

ggplot(iris, aes(Petal.Length)) +
  geom_histogram(binwidth = 1, fill = adjustcolor("red2", alpha.f = 0.3))

Warning: Duplicated aesthetics after name standardisation: fill

Y compara la distribución de los distintos grupos dentro del mismo histograma:

Código

ggplot(iris, aes(Petal.Length, fill = Species)) +
  geom_histogram(binwidth = 0.4)

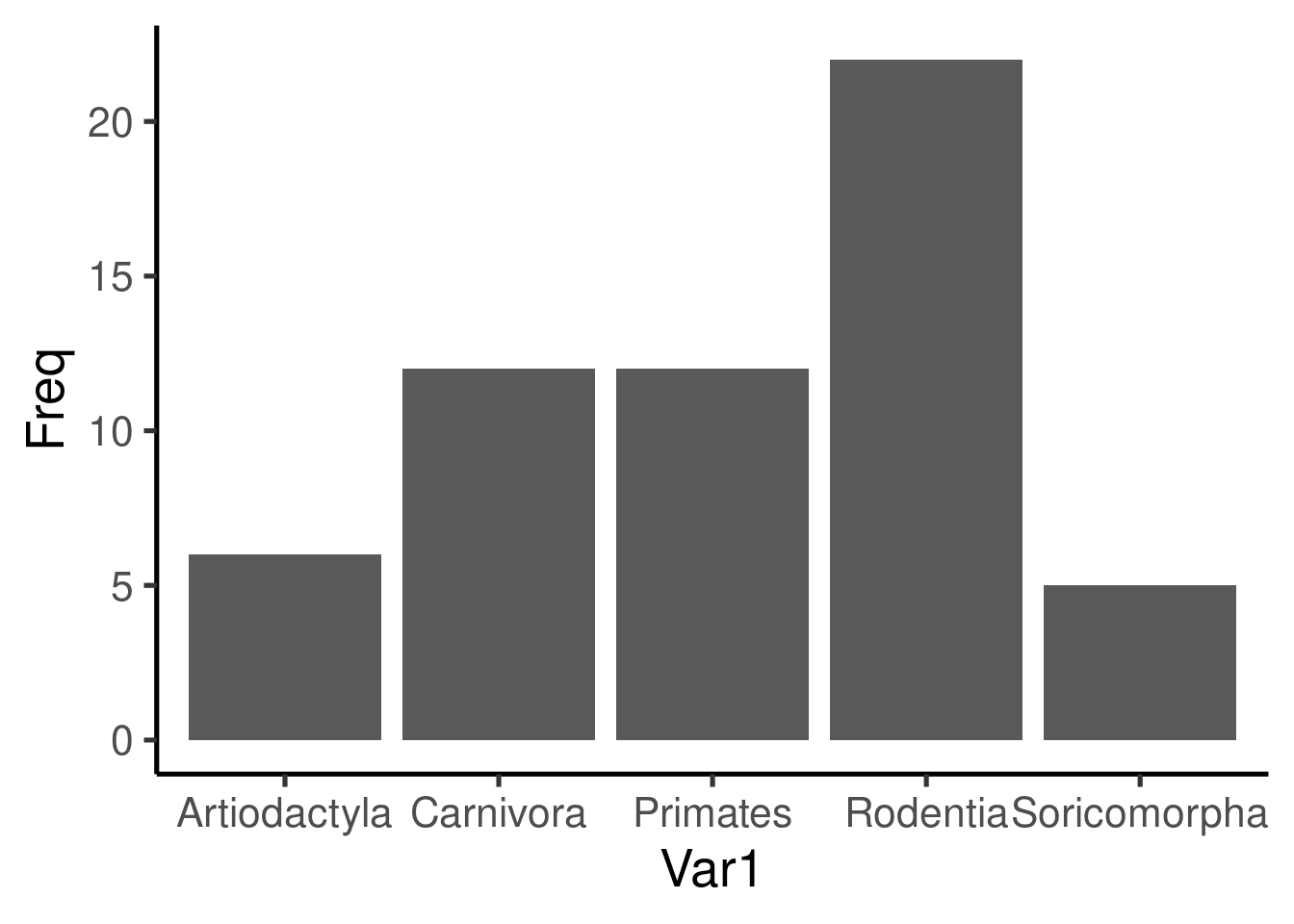

0.6.4 Gráfico de barras

Muestran la distribución de variables discretas (categóricas):

Código

tab <- table(msleep$order)

df <-
  as.data.frame(table(msleep$order[msleep$order %in% names(tab)[tab > 3]]))

ggplot(df, aes(Var1, Freq)) +
  geom_bar(stat = "identity")

0.7 Personalización de ggplots

Además de las funciones básicas (por ejemplo, componentes) descritas anteriormente, ggplot tiene muchas otras herramientas (tanto argumentos como funciones adicionales) para personalizar aún más los gráficos. Prácticamente todo se puede modificar. Aquí vemos algunas de las herramientas más comunes.

0.7.1 Temas

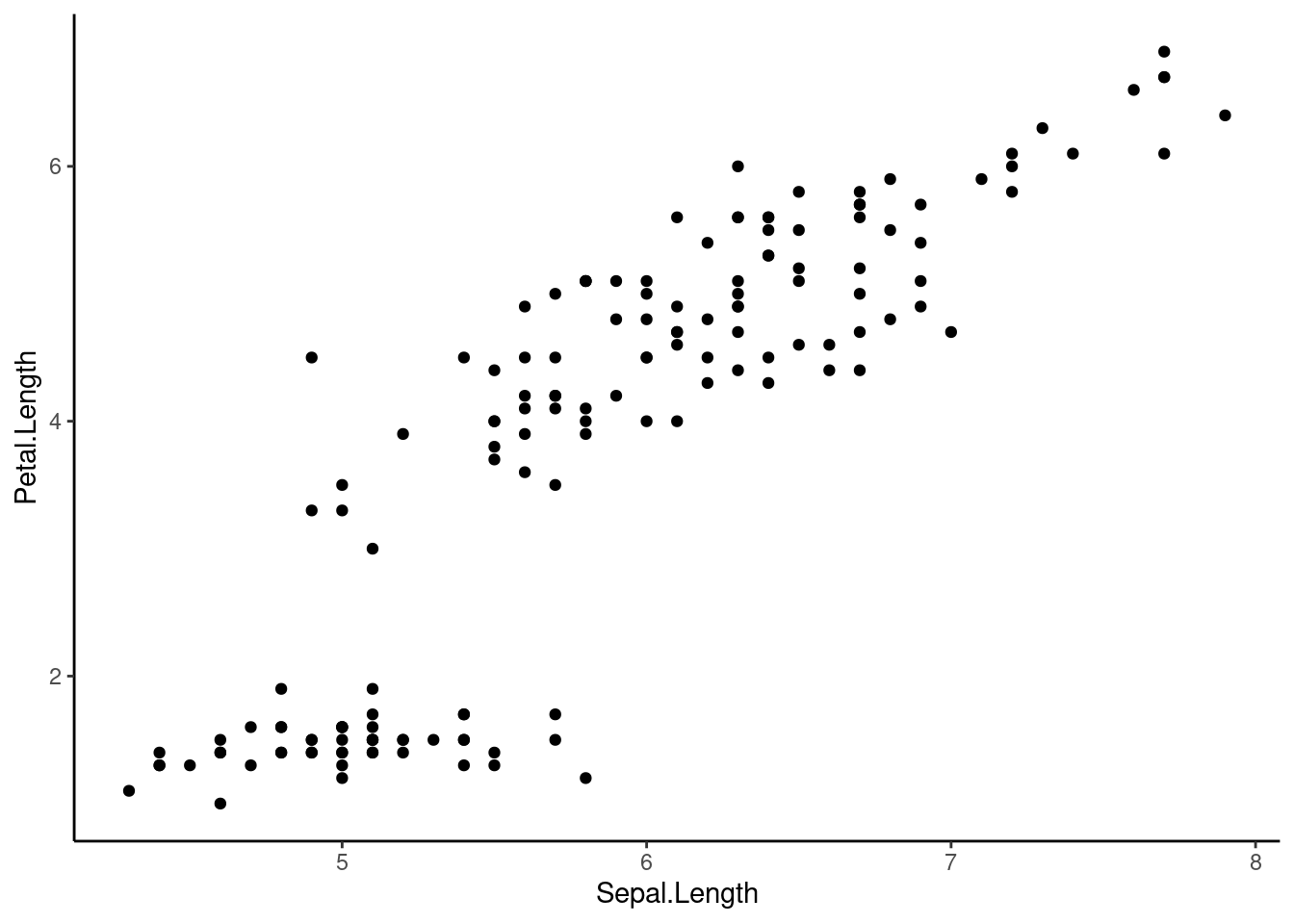

ggplot2 viene con algunos temas por defecto que se pueden aplicar fácilmente para modificar el aspecto de nuestros gráficos:

Código

p <- ggplot(iris, aes(Sepal.Length, Petal.Length)) +
  geom_point()

p + theme_classic()

Código

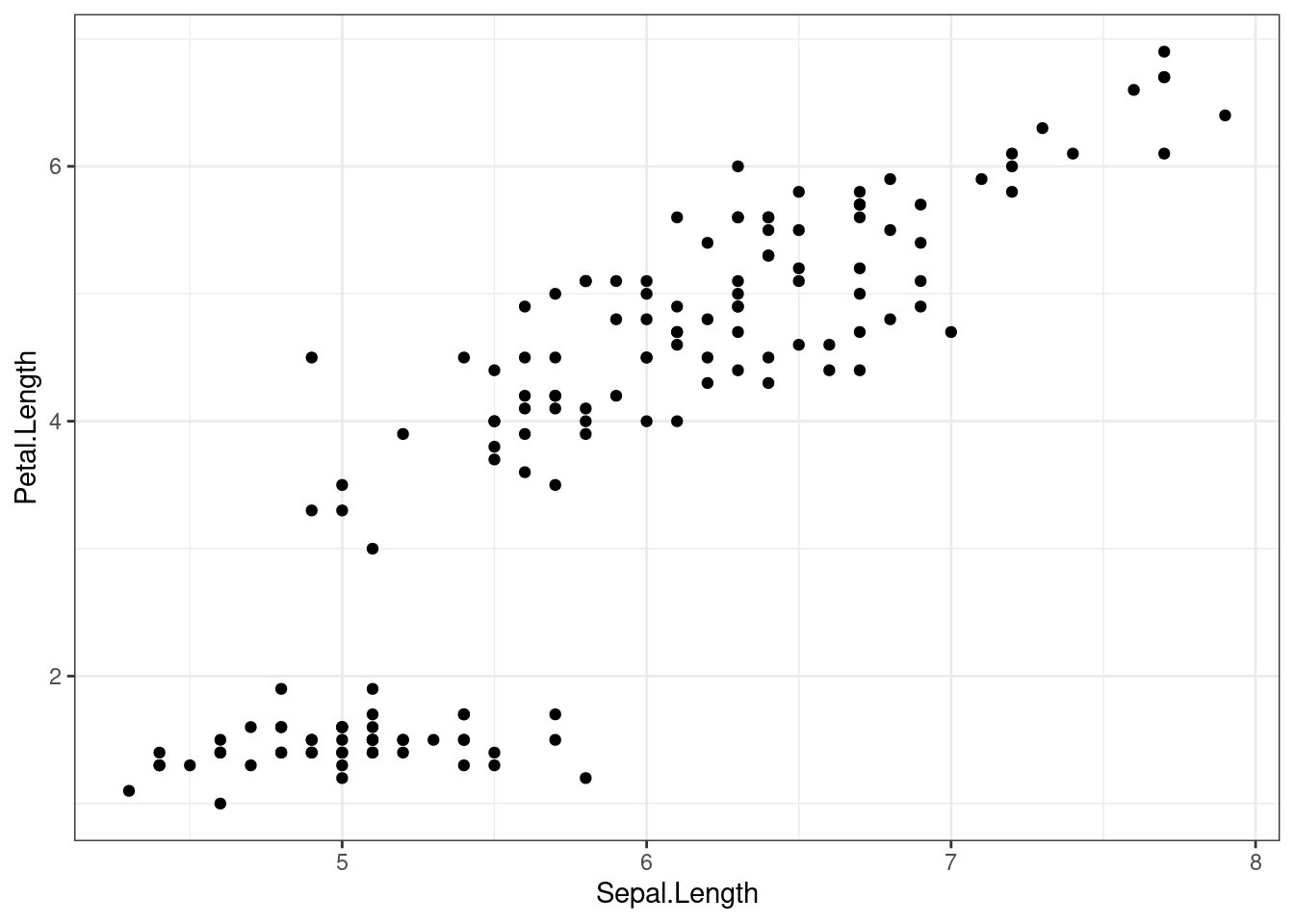

p + theme_bw()

Código

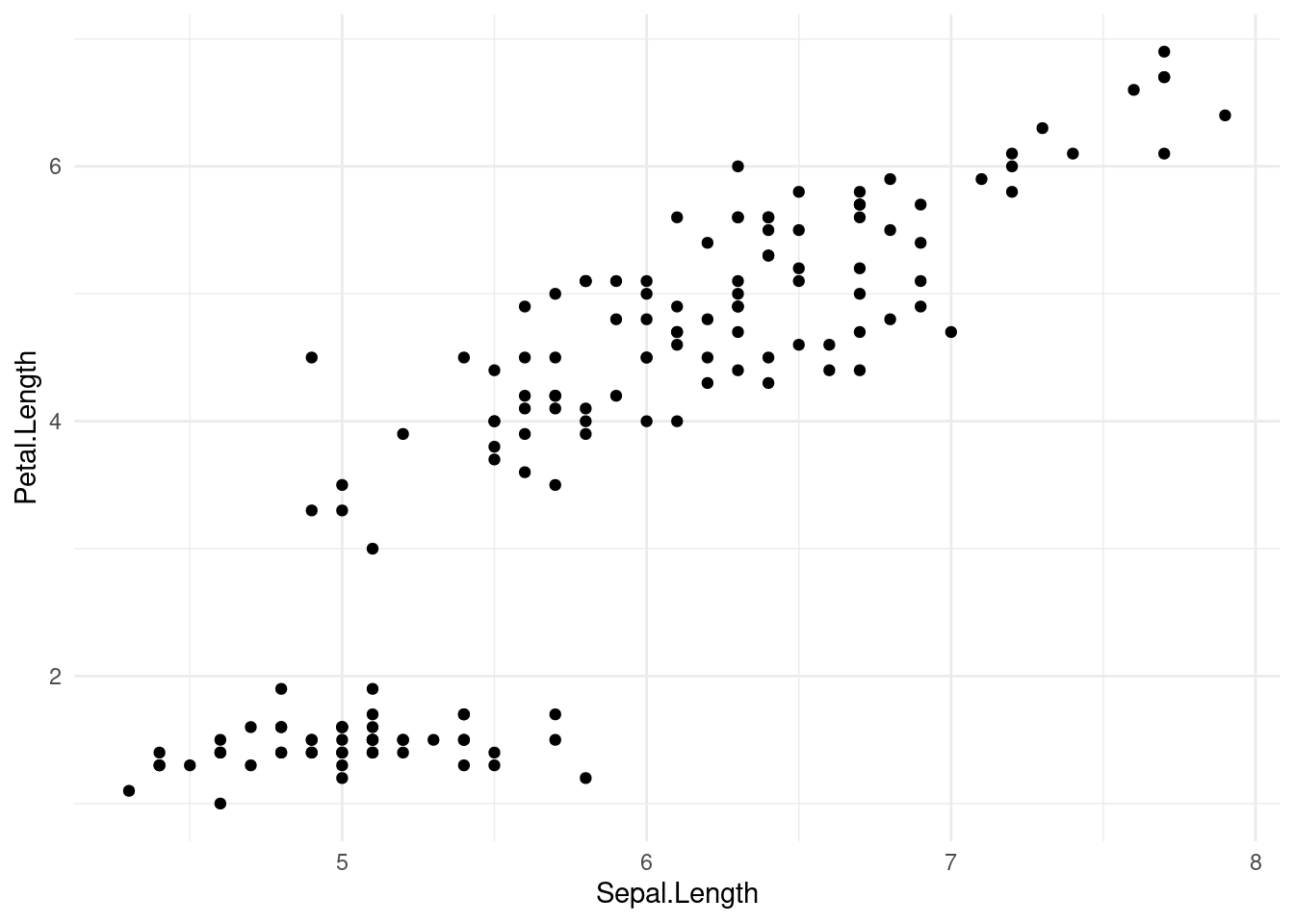

p + theme_minimal()

La mayoría de los temas difieren en el uso de cuadrículas, líneas de borde y patrones de etiquetado de ejes.

0.7.2 Personalización de ejes

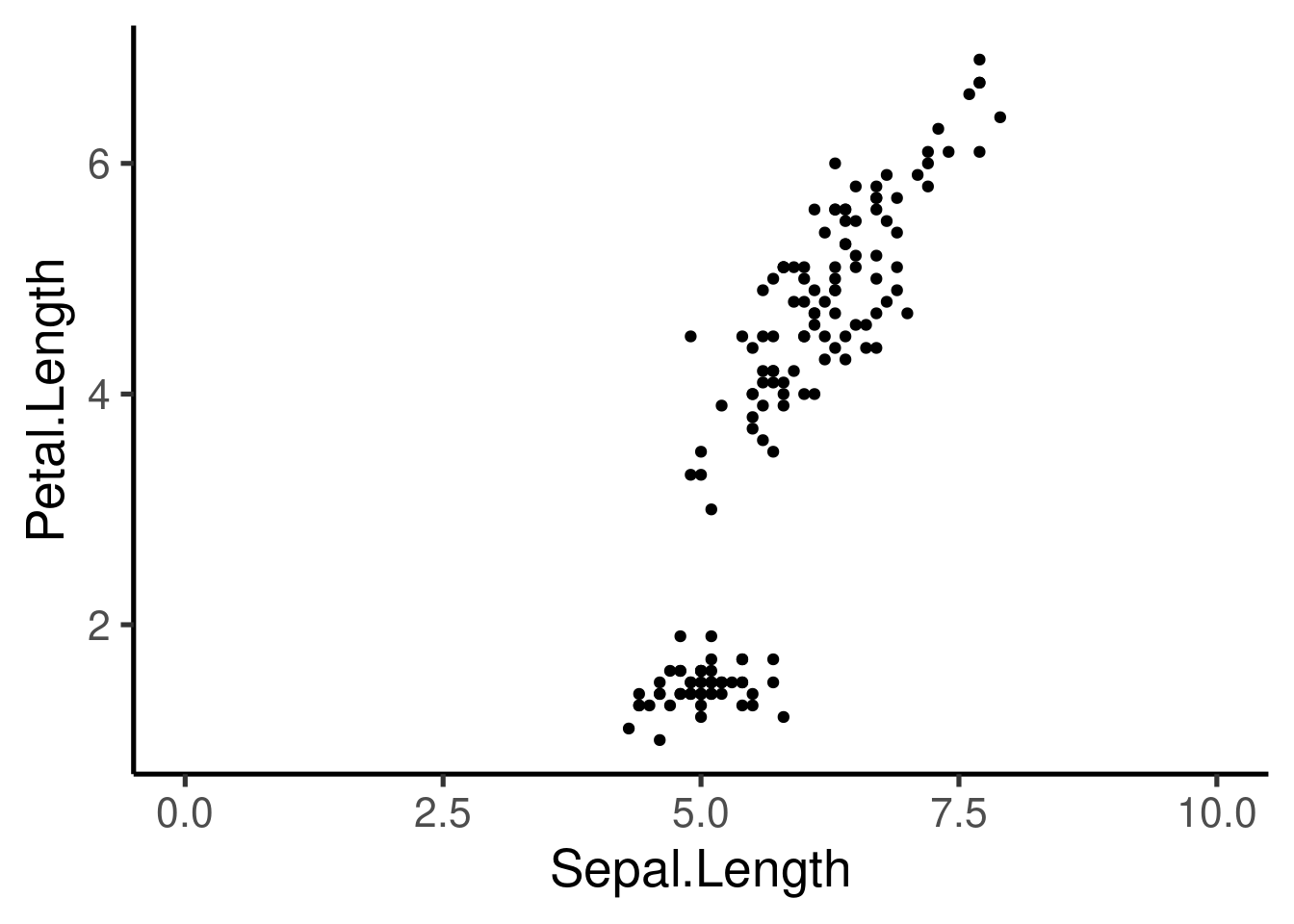

Los límites de los ejes pueden modificarse como sigue:

Código

ggplot(iris, aes(Sepal.Length, Petal.Length)) +
  geom_point() +
  xlim(c(0, 10))

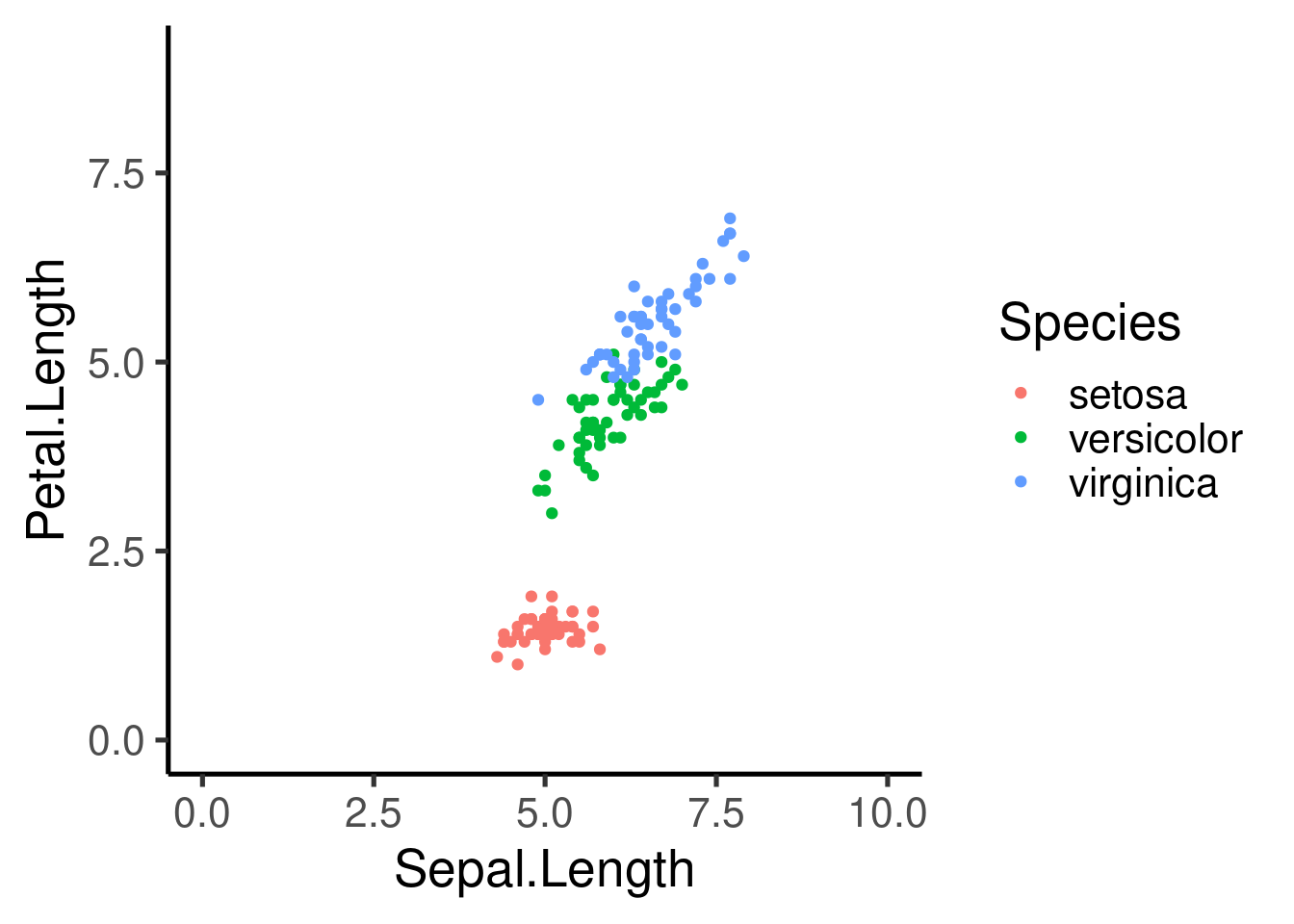

Código

ggplot(iris, aes(Sepal.Length, Petal.Length, col = Species)) +
  geom_point() +
  xlim(c(0, 10)) +
  ylim(c(0, 9))

Los ejes también pueden transformarse:

Código

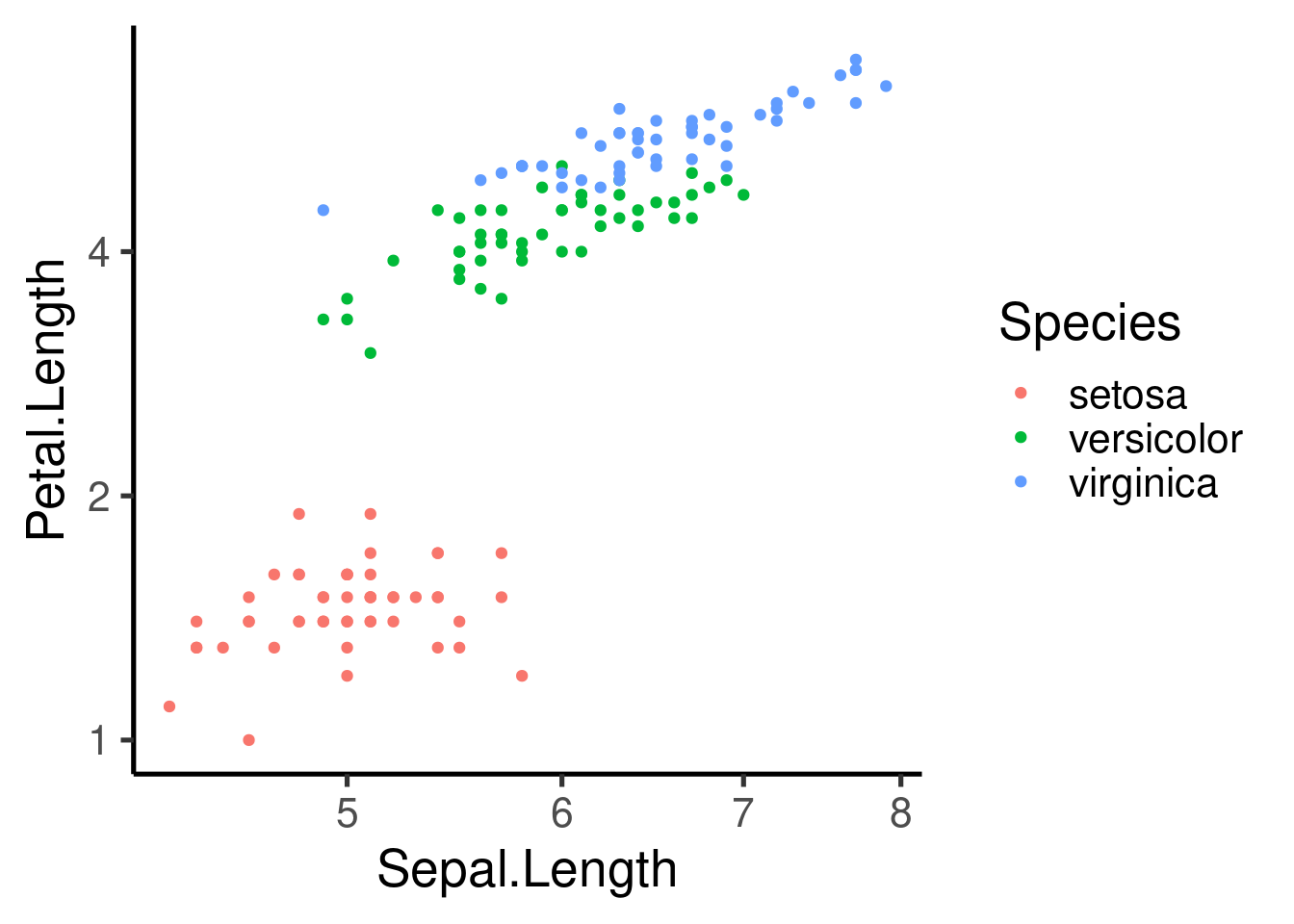

ggplot(iris, aes(Sepal.Length, Petal.Length, col = Species)) +
  geom_point() +
  scale_x_continuous(trans = "log") +
  scale_y_continuous(trans = "log2")

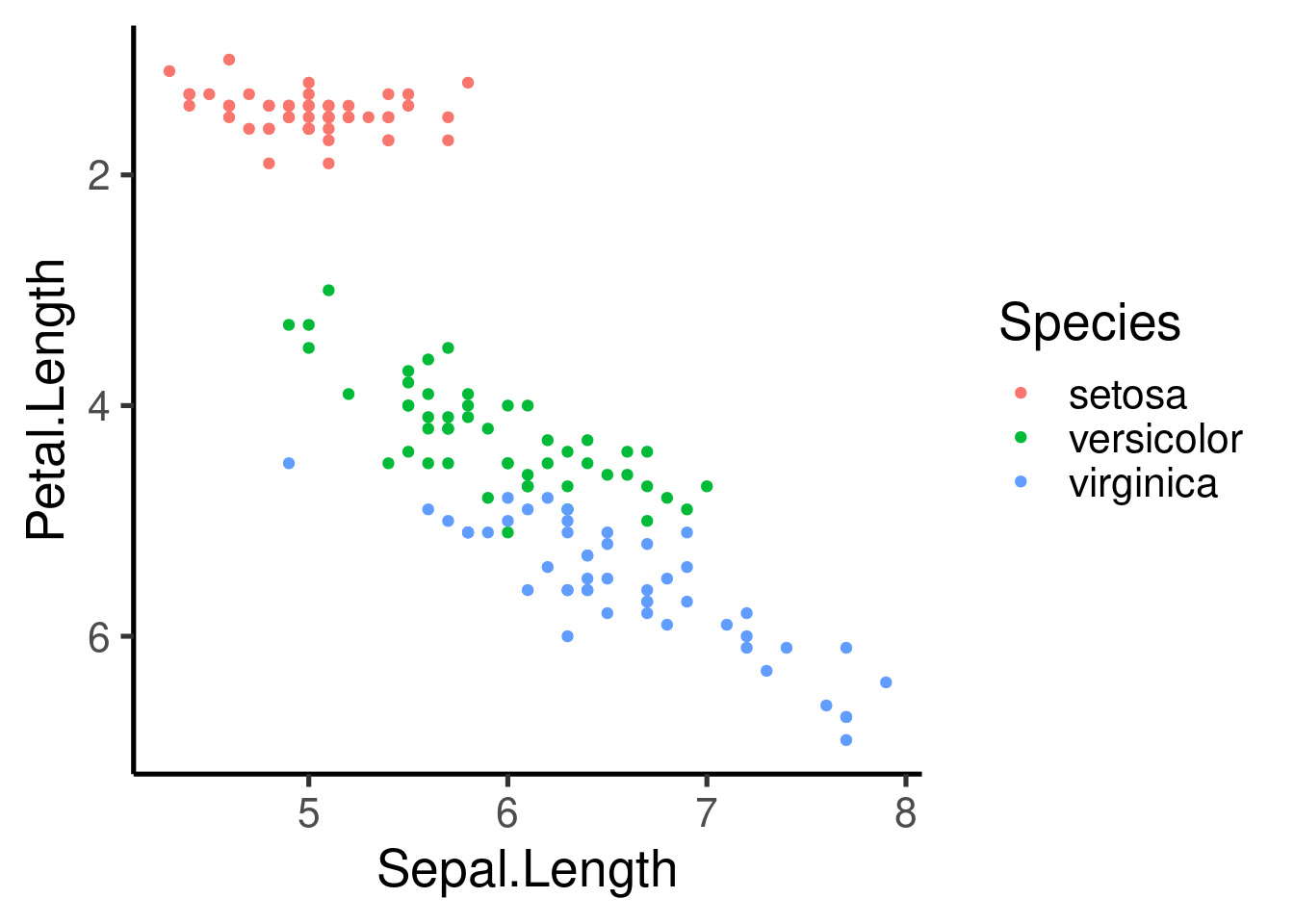

o invertidos:

Código

ggplot(iris, aes(Sepal.Length, Petal.Length, col = Species)) +
  geom_point() +
  scale_y_reverse()

0.7.3 Guardar ggplots

Los ggplots pueden exportarse como archivos de imagen utilizando la función ggsave:

Código

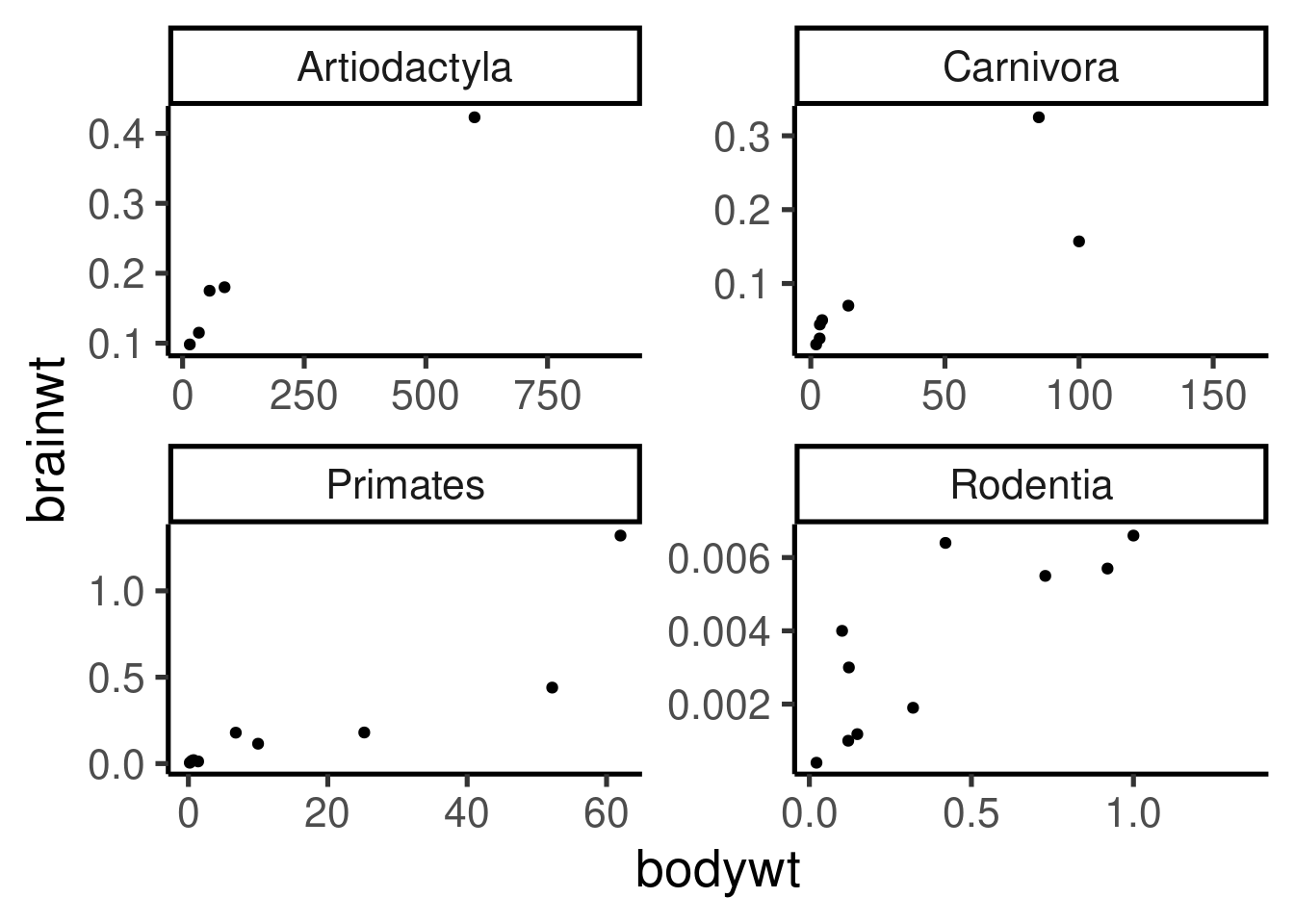

ggplot(
  data = msleep[msleep$order %in% names(tab)[tab > 5], ],
  mapping = aes(x = bodywt, y = brainwt)
) +
  geom_point() +
  facet_wrap(~order, scales = "free")

Warning: Removed 21 rows containing missing values or values outside the scale range
(`geom_point()`).

Código

# Export
ggsave("plot.png", width = 5, height = 5)

Warning: Removed 21 rows containing missing values or values outside the scale range
(`geom_point()`).

El tipo de archivo de imagen se identificará por la extensión en el nombre del archivo

Personalización adicional del eje:

Código

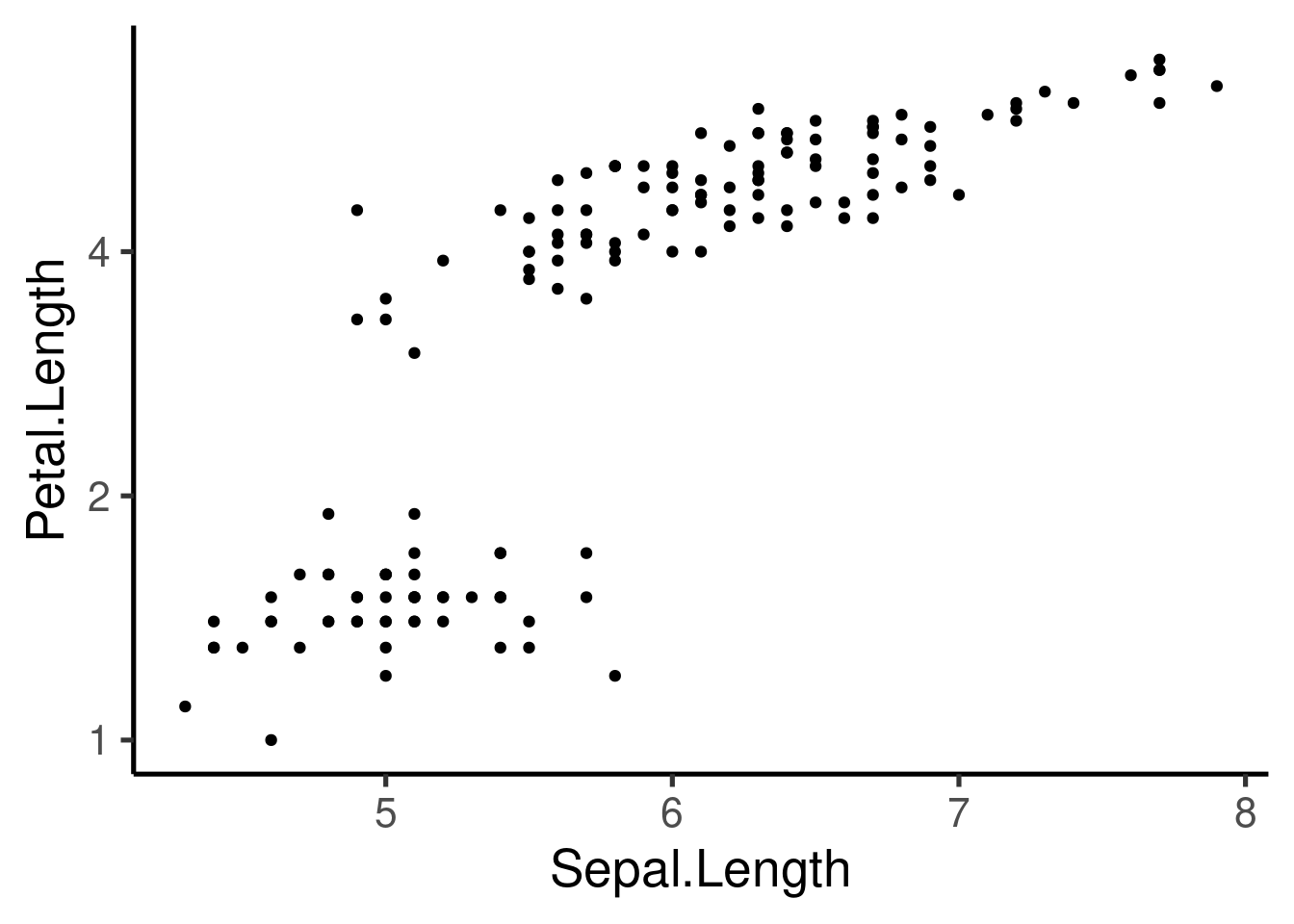

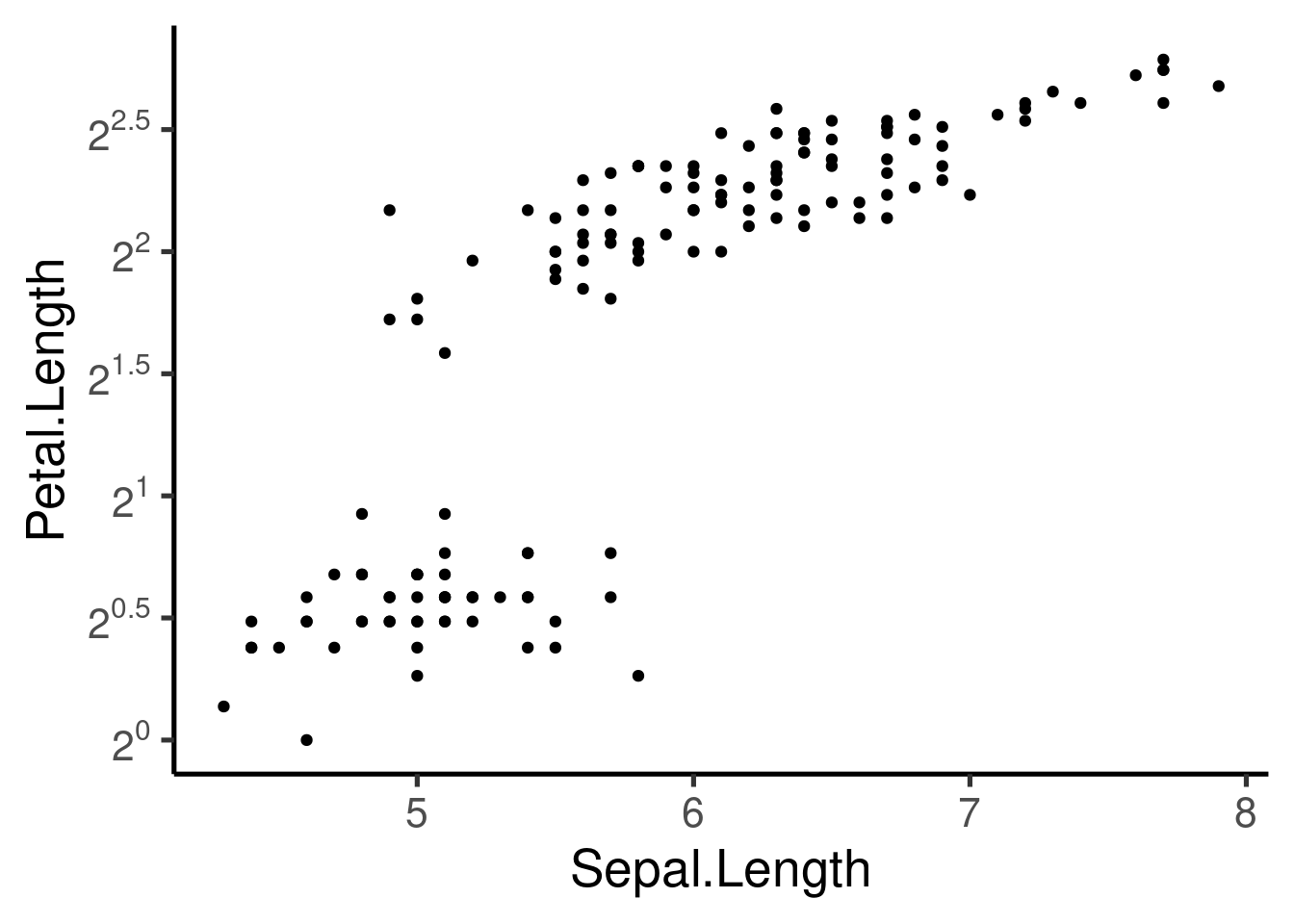

# Log2 scaling of the y axis (with visually-equal spacing)
require(scales)

p + scale_y_continuous(trans = log2_trans())

Código

# show exponents
p + scale_y_continuous(
  trans = log2_trans(),
  breaks = trans_breaks("log2", function(x) 2^x),
  labels = trans_format("log2", math_format(2^.x))
)

Código

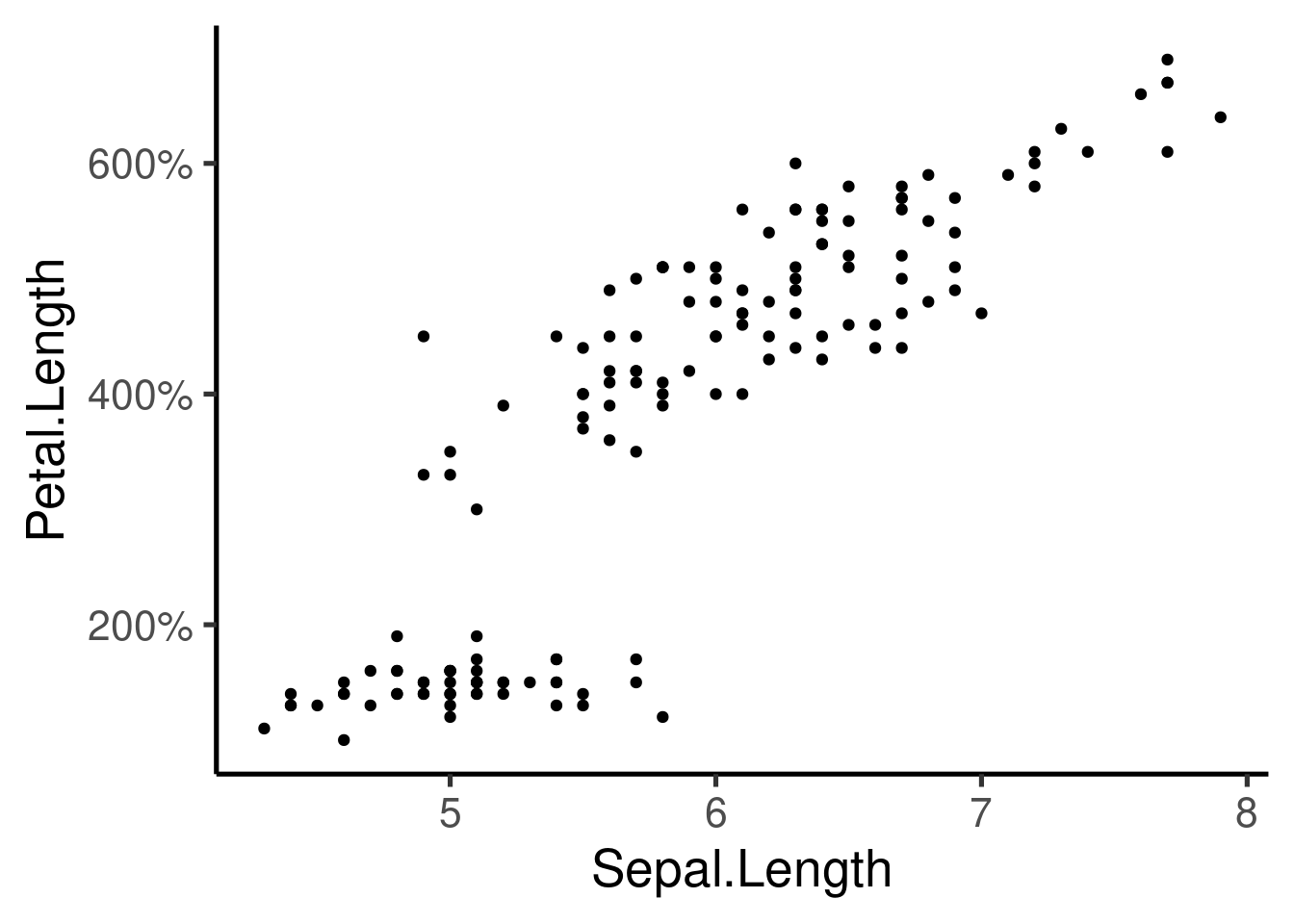

# Percent
p + scale_y_continuous(labels = percent)

Código

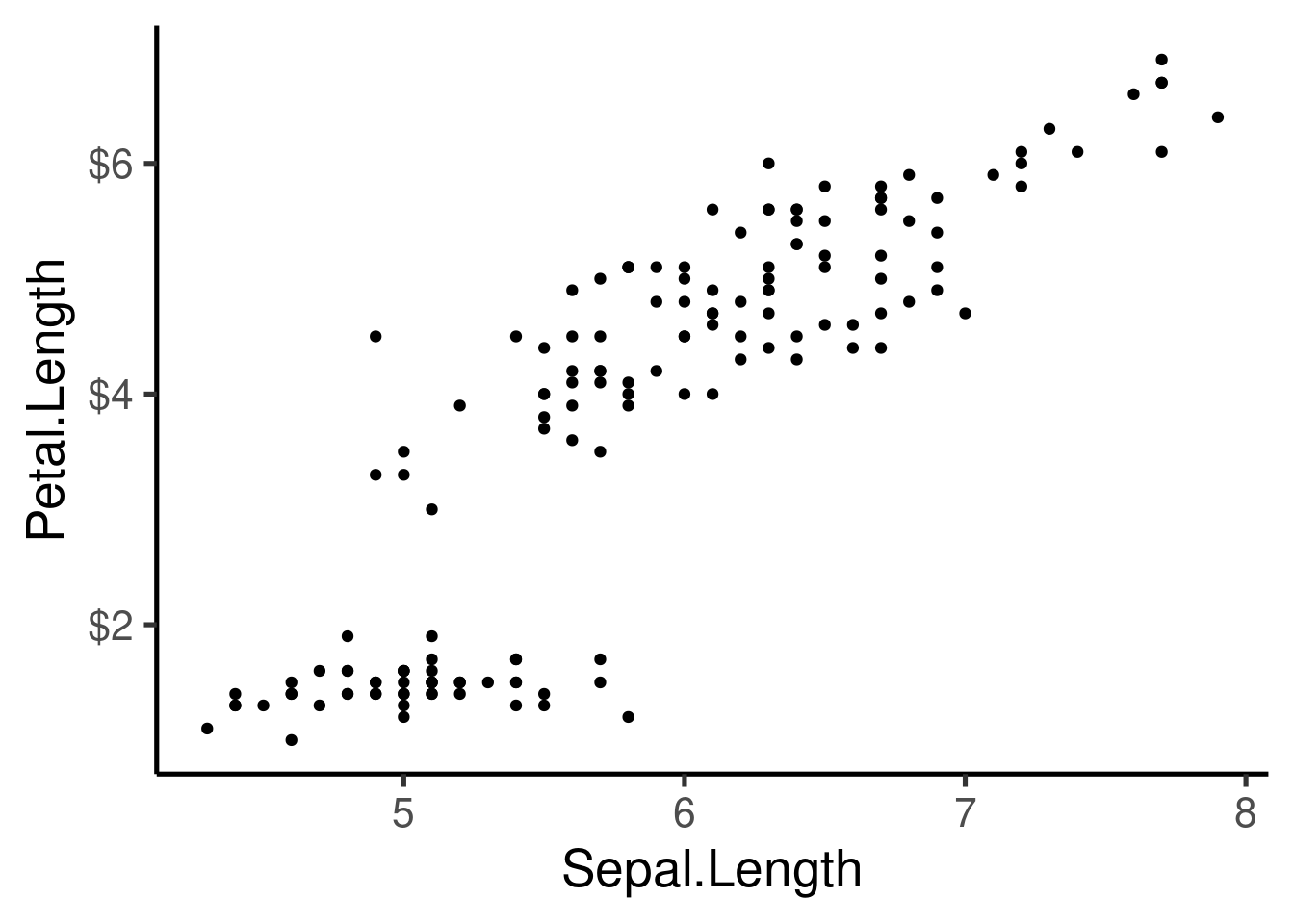

# dollar
p + scale_y_continuous(labels = dollar)

Código

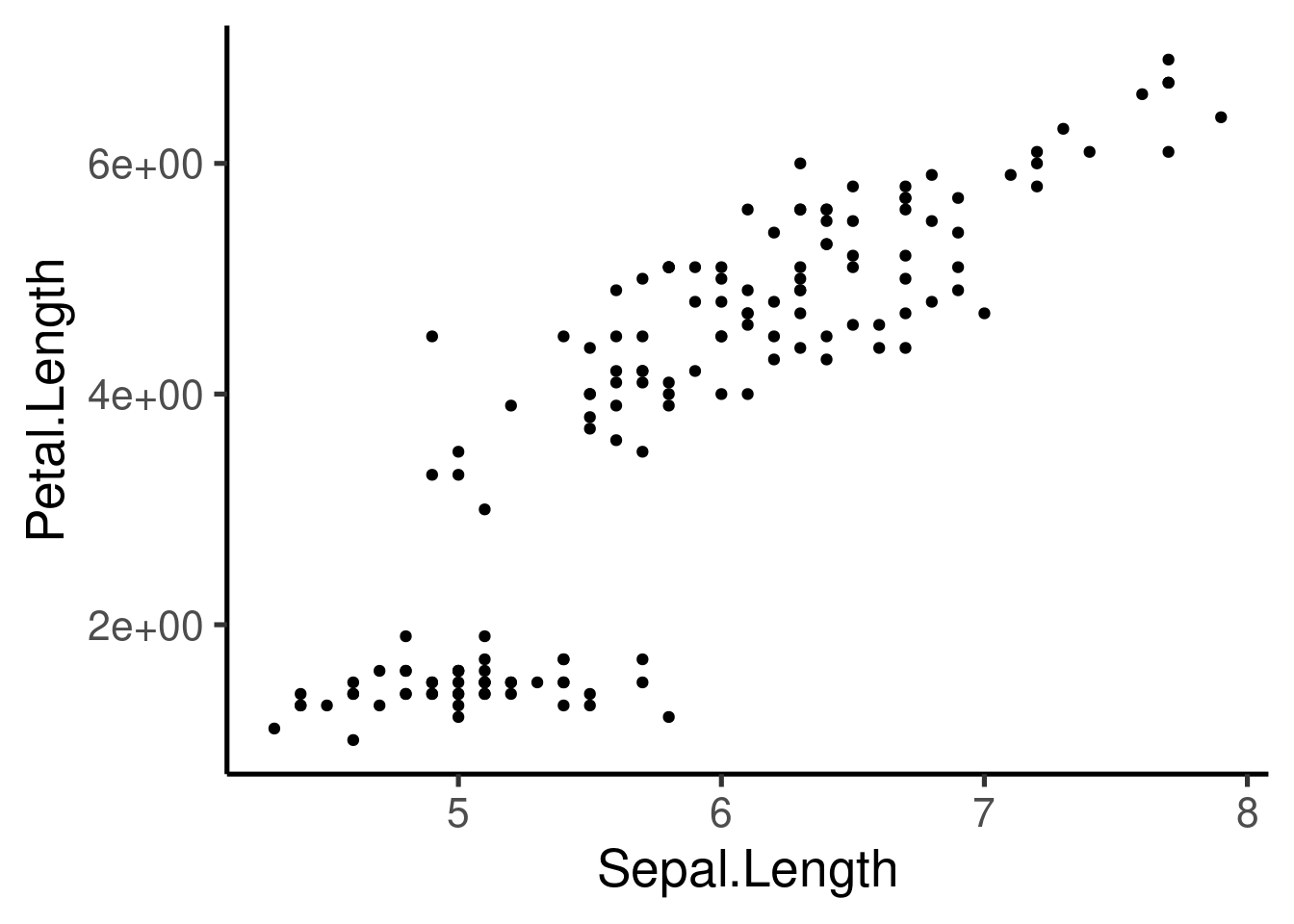

# scientific
p + scale_y_continuous(labels = scientific)

Código

### Agregar "tick marks" ###

# Cargar librerías
library(MASS)

data(Animals)

# x and y axis are transformed and formatted
p2 <- ggplot(Animals, aes(x = body, y = brain)) +
  geom_point(size = 4) +
  scale_x_log10(
    breaks = trans_breaks("log10", function(x) 10^x),
    labels = trans_format("log10", math_format(10^.x))
  ) +
  scale_y_log10(
    breaks = trans_breaks("log10", function(x) 10^x),
    labels = trans_format("log10", math_format(10^.x))
  ) +
  theme_bw()

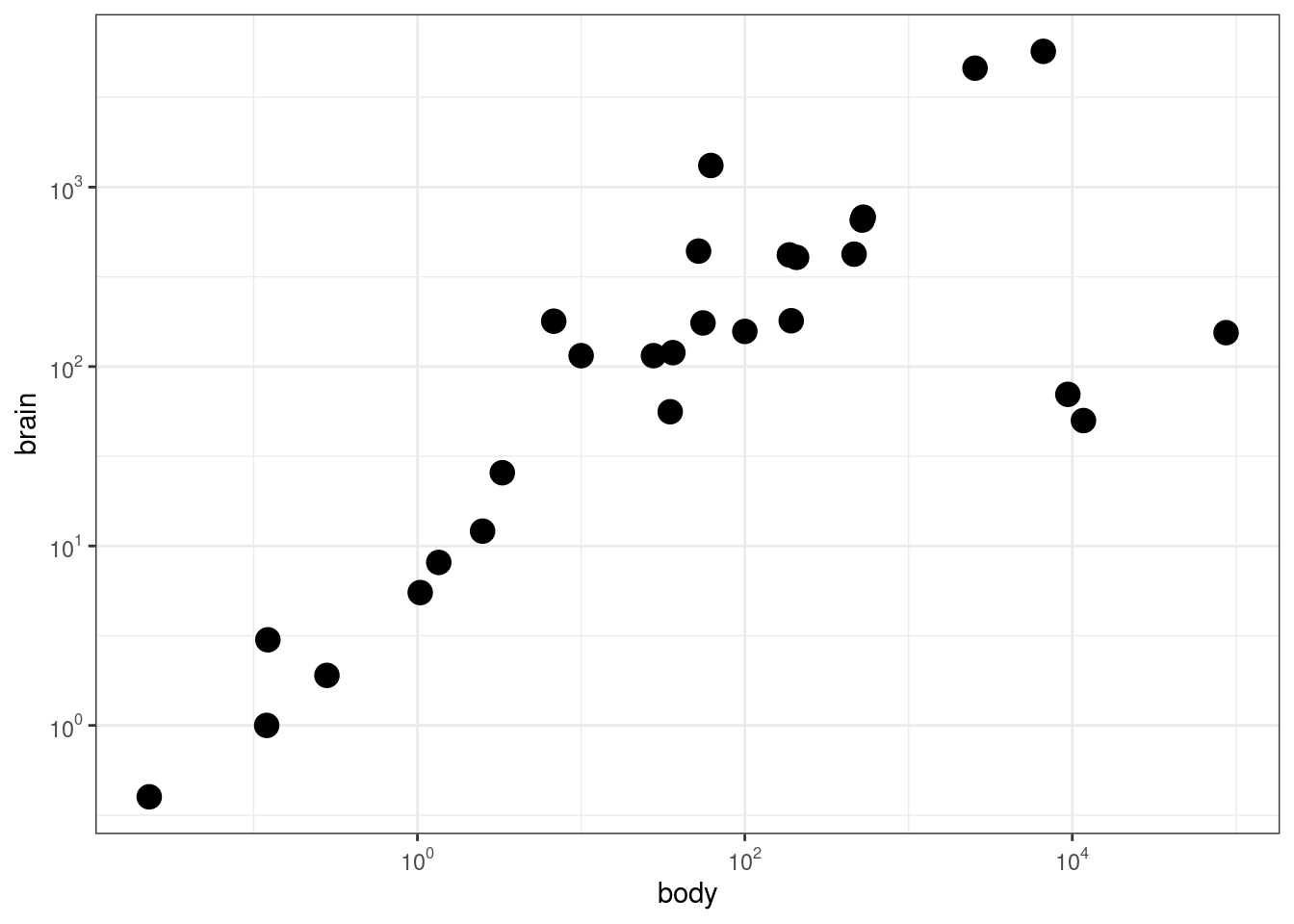

# log-log plot without log tick marks
p2

Código

# Show log tick marks
p2 + annotation_logticks()

Código

# # Log ticks on left and right
p2 + annotation_logticks(sides = "lr")

Código

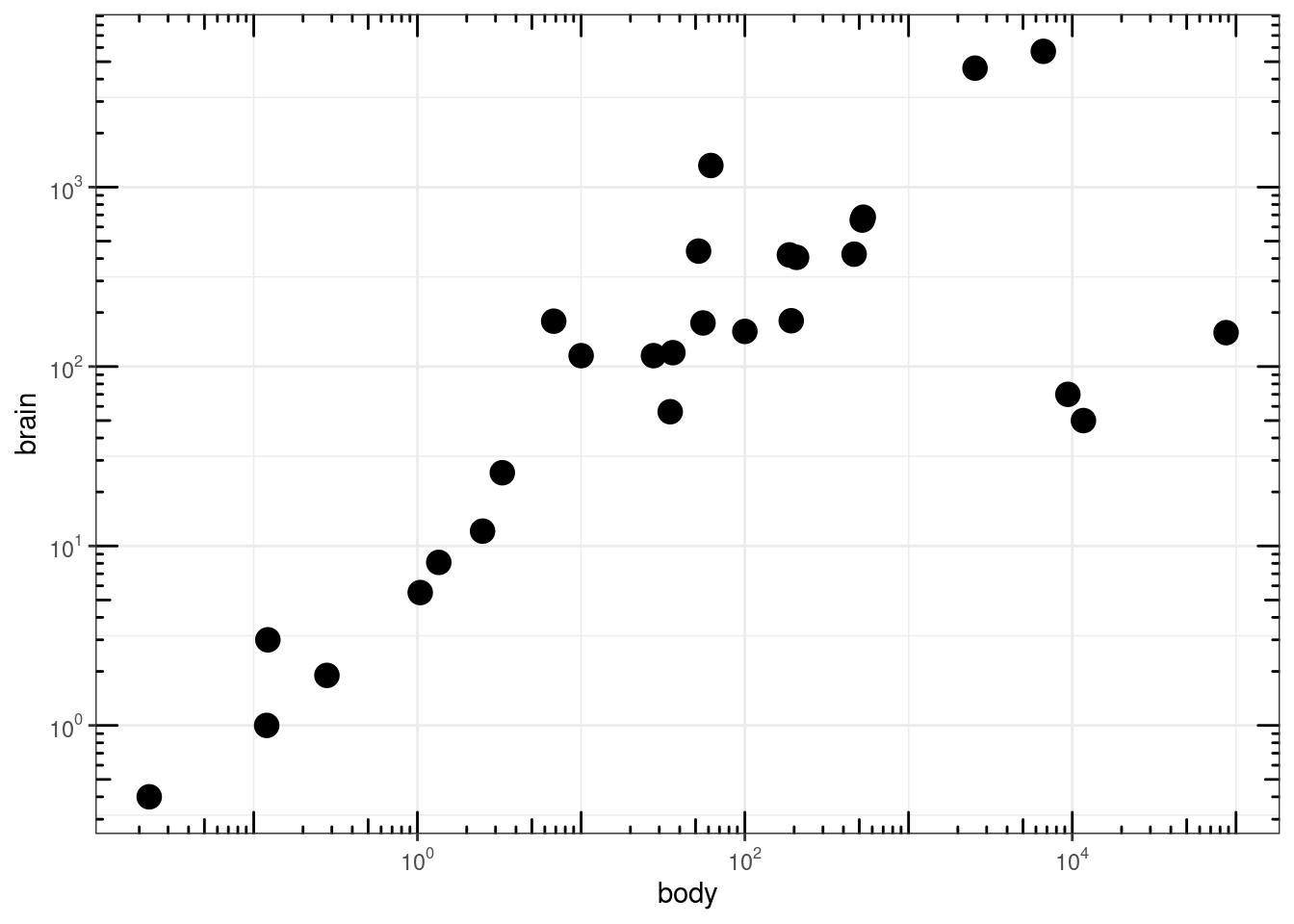

# All sides
p2 + annotation_logticks(sides = "trbl")

0.7.4 Otros gráficos

Se pueden generar muchos otros tipos de gráficos. Aquí muestro un ejemplo de gráficos de contorno y de “mapa de calor”:

Código

head(faithful)

eruptions	waiting
3.600	79
1.800	54
3.333	74
2.283	62
4.533	85
2.883	55

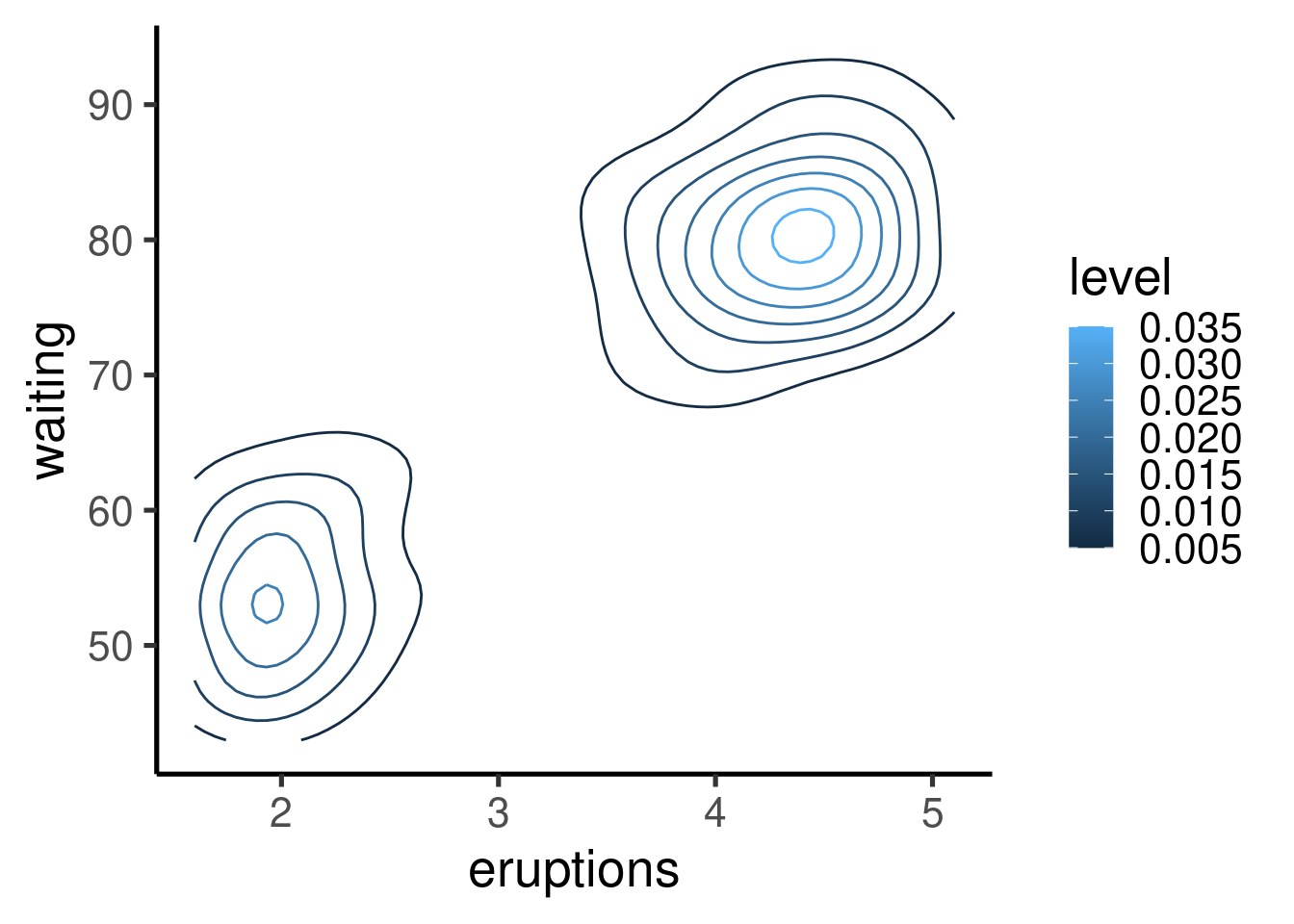

Código

ggplot(faithfuld, aes(eruptions, waiting)) +
  geom_contour(aes(z = density, colour = after_stat(level)))

Código

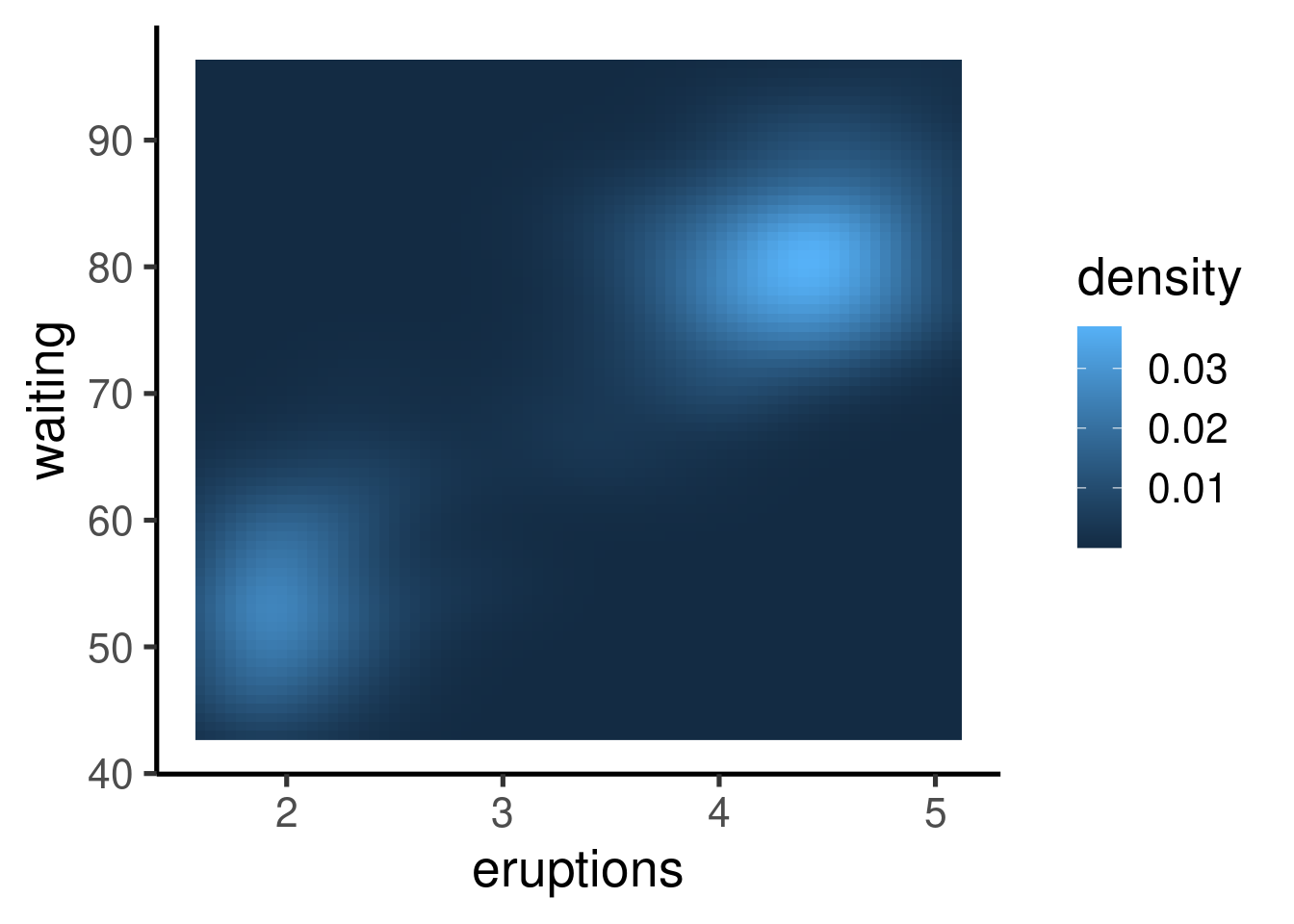

ggplot(faithfuld, aes(eruptions, waiting)) +
  geom_raster(aes(fill = density))

0.8 Otros paquetes de gráficos en R

ggvis (ggplots interactivos)
vcd (Warnes 2015)
plotrix (Lemon et al. 2006)
gplots (Warnes 2015)

Consulte la CRAN Graphics Task View para obtener una lista más completa de herramientas gráficas en R.

0.9 References

Lemon J (2006) Plotrix: a package in the red light district of R. R-News 6(4):8–12
Warnes GR, Bolker B, Bonebakker L, Gentleman R, Liaw WHA, Lumley T, Maechler M, Magnusson A, Moeller S, Schwartz M, Venables B (2015) gplots: various R programming tools for plotting data. R package version 2.17.0. https://CRAN.R-project.org/package=gplots
Wickham H (2010) A layered grammar of graphics. J Comput Graph Stat 19(1):3–28
Wilkinson L (2005) The grammar of graphics. Statistics and computing, 2nd edn. Springer, New York

Información de la sesión

R version 4.4.1 (2024-06-14)
Platform: x86_64-pc-linux-gnu
Running under: Ubuntu 22.04.4 LTS

Matrix products: default
BLAS:   /usr/lib/x86_64-linux-gnu/blas/libblas.so.3.10.0
LAPACK: /usr/lib/x86_64-linux-gnu/lapack/liblapack.so.3.10.0

locale:
 [1] LC_CTYPE=en_US.UTF-8       LC_NUMERIC=C
 [3] LC_TIME=es_CR.UTF-8        LC_COLLATE=en_US.UTF-8
 [5] LC_MONETARY=es_CR.UTF-8    LC_MESSAGES=en_US.UTF-8
 [7] LC_PAPER=es_CR.UTF-8       LC_NAME=C
 [9] LC_ADDRESS=C               LC_TELEPHONE=C
[11] LC_MEASUREMENT=es_CR.UTF-8 LC_IDENTIFICATION=C

time zone: America/Costa_Rica
tzcode source: system (glibc)

attached base packages:
[1] stats     graphics  grDevices utils     datasets  methods   base

other attached packages:
[1] scales_1.3.0       viridis_0.6.5      viridisLite_0.4.2  MASS_7.3-61
[5] RColorBrewer_1.1-3 ggplot2_3.5.1      knitr_1.48         kableExtra_1.4.0

loaded via a namespace (and not attached):
 [1] Matrix_1.7-0      gtable_0.3.5      jsonlite_1.8.9    dplyr_1.1.4
 [5] compiler_4.4.1    tidyselect_1.2.1  xml2_1.3.6        stringr_1.5.1
 [9] gridExtra_2.3     textshaping_0.4.0 splines_4.4.1     systemfonts_1.1.0
[13] yaml_2.3.10       fastmap_1.2.0     lattice_0.22-6    R6_2.5.1
[17] labeling_0.4.3    generics_0.1.3    isoband_0.2.7     htmlwidgets_1.6.4
[21] tibble_3.2.1      munsell_0.5.1     svglite_2.1.3     pillar_1.9.0
[25] rlang_1.1.4       utf8_1.2.4        stringi_1.8.4     xfun_0.48
[29] cli_3.6.3         mgcv_1.9-1        withr_3.0.1       magrittr_2.0.3
[33] digest_0.6.37     grid_4.4.1        rstudioapi_0.16.0 nlme_3.1-165
[37] lifecycle_1.0.4   vctrs_0.6.5       evaluate_1.0.1    glue_1.8.0
[41] farver_2.1.2      ragg_1.3.2        fansi_1.0.6       colorspace_2.1-1
[45] rmarkdown_2.28    tools_4.4.1       pkgconfig_2.0.3   htmltools_0.5.8.1

--- title: Gráficos con ggplot2 --- ```{r,echo=FALSE,message=FALSE} options("digits" = 5) options("digits.secs" = 3) # options to customize chunk outputs knitr::opts_chunk$set( message = FALSE ) x <- c("kableExtra", "knitr", "ggplot2", "RColorBrewer", "knitr", "MASS", "viridis") aa <- lapply(x, function(y) { if (!y %in% installed.packages()[, "Package"]) { if (!y %in% c("warbleR", "Rraven")) install.packages(y) else devtools::install_github(paste0("maRce10/", y)) } try(require(y, character.only = T), silent = T) }) # ggplot settings geom_histogram <- function(...) ggplot2::geom_histogram(..., fill = viridis(10, alpha = 0.5)[8], show.legend = FALSE, bins = 20, color = "black") geom_smooth <- function(...) ggplot2::geom_smooth(..., color = viridis(10, alpha = 0.5)[8]) geom_boxplot <- function(...) ggplot2::geom_boxplot(..., fill = viridis(10, alpha = 0.5)[7]) theme_set(theme_classic(base_size = 20)) ``` ```{r functions and data, eval=T, echo=F} hylaeformis_data <- read.csv( paste0("https://raw.githubusercontent.com/maRce10/", "r_avanzado_2023/master/data/hylaeformis_data.csv") ) ``` ::: {.alert .alert-info} # Objetivos del manual {.unnumbered .unlisted} - Comprender la lógica detras de la estructura los gráficos con ggplot2 - Ser capaz de intregrar en un gŕafico diferentes fuentes de información que representen la complejidad de los datos ::: ::: {.alert .alert-warning} ## ggplot2 {.unnumbered .unlisted} - Un paquete de R diseñado específicamente para producir gráficos - A diferencia de otros paquetes, ggplot2 tiene su propia gramática - La gramática se basa en la "Gramática de los gráficos" (Wilkinson 2005) - Módulos independientes que pueden combinarse de muchas formas - Esta gramática proporciona una gran flexibilidad ::: ## Gramática de gráficos La idea principal es empezar con una capa base de datos brutos y luego añadir más capas de anotaciones y resúmenes estadísticos. El paquete nos permite producir gráficos utilizando la misma estructura de pensamiento que utilizamos al diseñar un análisis, reduciendo la distancia de cómo visualizamos un gráfico en la cabeza y el producto final. Aprender la gramática no sólo es útil para producir un gráfico de interés, sino también para pensar en otros gráficos más complejos. La ventaja de esta gramática es la posibilidad de crear nuevos gráficos compuestos por nuevas combinaciones de elementos. ## Componentes del gráfico Todos los gráficos ggplot2 contienen los siguientes componentes: - **Datos** - El objeto R con la información que necesita ser trazada - **Capas** - Los datos específicos que serán graficados (ej. 'x' & 'y') - **Escala** - Rango de datos a incluir - **Coordenadas** - Sistema de coordenadas (no se utiliza muy a menudo) - **Parcelas (facets)** - Determina cómo dividir los datos en subparcelas en un multipanel - **Tema** - Controla el estilo del gráfico Estos componentes se juntan utilizando "+". La sintaxis más habitual incluye los datos dentro de la llamada "ggplot" y una capa "geom\_". Primero instala/carga el paquete: ```{r, eval=FALSE} # install install.packages("ggplot2") # load library library(ggplot2) ``` ## Gráficos de dispersión Utilicemos el conjunto de datos "iris" para crear gráficos de dispersión: ```{r} ggplot(data = iris, mapping = aes(x = Sepal.Length, y = Petal.Length)) + geom_point() ``` This plot is defined by 3 components: 1. "data"- iris 1. "aes" - Sepal.length vs Petal.length 1. "layer" - Points (geom) ## Atributos estéticos También podemos añadir otros atributos estéticos como el color, la forma y el tamaño. Estos atributos se pueden incluir dentro de `aes()`: ```{r} # color by species ggplot( data = iris, mapping = aes(x = Sepal.Length, y = Petal.Length, color = Species) ) + geom_point() # color and shape by species ggplot( data = iris, mapping = aes( x = Sepal.Length, y = Petal.Length, color = Species, shape = Species ) ) + geom_point() ``` Tenga en cuenta que los argumentos estéticos también pueden incluirse en la capa "geom": ```{r} ggplot( data = iris, mapping = aes(x = Sepal.Length, y = Petal.Length) ) + geom_point(aes(color = Species, shape = Species)) ``` También podemos incluir un valor fijo: ```{r} ggplot( data = iris, mapping = aes(x = Sepal.Length, y = Petal.Length) ) + geom_point(color = "red2") ``` Algunos atributos funcionan mejor con algunos tipos de datos: - Color y forma: variables categóricas - Tamaño: variables continuas ::: {.alert .alert-info} Ejercicio 1 Utilizando el conjunto de datos "hylaeformis": ```{r, eval=F, echo=T} # lear desde el sitio del curso hylaeformis_data <- read.csv( paste0("https://raw.githubusercontent.com/maRce10/", "r_avanzado_2023/master/data/hylaeformis_data.csv") ) # or bajar manualmente y leer copia local hylaeformis_data <- read.csv("hylaeformis_data.csv", stringsAsFactors = FALSE) head(hylaeformis_data, 20) ``` 1.1 Create a scatter plot of vs "meanfreq" (mean frequency) 1.1 Crear un gráfico de dispersión de duración ("duration") vs frecuencia promedio ("meanfreq") ```{r, eval = FALSE, echo = FALSE} ggplot( data = hylaeformis_data, mapping = aes(x = duration, y = meanfreq) ) + geom_point() ``` 1.2 Añadir un atributo estético para mostrar un color diferente para cada localidad ```{r, eval = FALSE, echo = FALSE} ggplot( data = hylaeformis_data, mapping = aes(x = duration, y = meanfreq) ) + geom_point(aes(color = Locality)) ``` 1.3 Añade otro atributo estético para mostrar el rango de frecuencia dominante ("dfrange") como tamaño los símbolos ```{r, eval = FALSE, echo = FALSE} ggplot( data = hylaeformis_data, mapping = aes(x = duration, y = meanfreq) ) + geom_point(aes(color = Locality, size = dfrange)) ``` ::: ## Gráficos multipanel (Facetting) - Otra forma de visualizar variables categóricas - Permite crear gráficos multipanel para cada nivel de la variable - 2 tipos: "grid" & "wrap" ```{r} ggplot(iris, aes(Sepal.Length, Petal.Length)) + geom_point() + facet_wrap(~Species) # o ggplot(iris, aes(Sepal.Length, Petal.Length)) + geom_point() + facet_grid(~Species) ``` La escala puede ser fija o libre para los ejes *x* e *y*, y puede modificarse el número de columnas y filas: ```{r} # free x ggplot(iris, aes(Sepal.Length, Petal.Length)) + geom_point() + facet_wrap(~Species, scales = "free_x") ``` ```{r, fig.height=8} # free x and 3 rows ggplot(iris, aes(Sepal.Length, Petal.Length)) + geom_point() + facet_wrap(~Species, scales = "free_y", nrow = 3) ``` ```{r, fig.height=6} # both free and 2 rows ggplot(iris, aes(Sepal.Length, Petal.Length)) + geom_point() + facet_wrap(~Species, scales = "free", nrow = 2) ``` Tenga en cuenta que también podemos guardar el componente básico como un objeto **R** y añadir otros componentes más adelante en el código: ```{r, fig.height=8} p <- ggplot(iris, aes(Sepal.Length, Petal.Length)) + geom_point() p + facet_wrap(~Species, scales = "free_x", nrow = 3) ``` ## "geoms" adicionales - `geom_smooth()` - añade las líneas de mejor ajuste (incluyendo CI) - `geom_boxplot()` - Distribución de frecuencias - `geom_histogram()` & `geom_freqpoly()` - distribuciones de frecuencia - `geom_bar()` - distribución de frecuencias de variables categóricas - `geom_path()` & `geom_line()` - añade líneas a los gráficos de dispersión ### geom_smooth() Las líneas de regresión de mejor ajuste pueden añadirse con `geom_smooth()`: ```{r, fig.height=8} # con CI ggplot(iris, aes(Sepal.Length, Petal.Length)) + geom_point() + geom_smooth(method = "lm") + facet_wrap(~Species, scales = "free", nrow = 3) # sin CI ggplot(iris, aes(Sepal.Length, Petal.Length)) + geom_point() + geom_smooth(method = "lm", se = FALSE) + facet_wrap(~Species, scales = "free", nrow = 3) ``` ::: {.alert .alert-info} Ejercicio 2 Utilizando el conjunto de datos de ejemplo "msleep": 2.1 Crear un gráfico de dispersión de peso corporal ("bodywt") frente a peso cerebral ("brainwt") ```{r, eval = FALSE, echo = FALSE} data(msleep) ggplot( data = msleep, mapping = aes(x = bodywt, y = brainwt) ) + geom_point() ``` 2.2 Añadir orden ("order") como estética del color ```{r, eval = FALSE, echo = FALSE} ggplot( data = msleep, mapping = aes(x = bodywt, y = brainwt, color = order) ) + geom_point() ``` 2.3 Añadir un componente "faceta" para dividir los gráficos por orden utilizando escalas libres ```{r, eval = FALSE, echo = FALSE} ggplot( data = msleep, mapping = aes(x = bodywt, y = brainwt) ) + geom_point() + facet_wrap(~order, scales = "free") ``` 2.4 Elimine los órdenes con menos de 4 especies en el conjunto de datos y haga un gráfico similar al 2.3 ```{r, eval = FALSE, echo = FALSE} tab <- table(msleep$order) ms2 <- msleep[msleep$order %in% names(tab)[tab >= 5], ] ggplot( data = ms2, mapping = aes(x = bodywt, y = brainwt) ) + geom_point() + geom_smooth(method = "lm") + facet_wrap(~order, scales = "free") ``` 2.5 Añadir una línea de mejor ajuste a cada gráfico del panel ```{r, eval = FALSE, echo = FALSE} ggplot(data = msleep[msleep$order %in% names(tab)[tab > 3], ], mapping = aes(x = bodywt, y = brainwt)) + geom_point() + geom_smooth() + facet_wrap(~order, scales = "free") ``` ::: ### Boxplots De nuevo, sólo se necesita un nuevo componente "geom" para crear un boxplot: ```{r} ggplot(iris, aes(Species, Petal.Length)) + geom_boxplot() ``` Una alternativa interesante son los gráficos de violines: ```{r} ggplot(iris, aes(Species, Petal.Length)) + geom_violin() ``` ### Histogramas Lo mismo ocurre con los histrogramas y los gráficos de frecuencias: ```{r} ggplot(iris, aes(Petal.Length)) + geom_histogram() ggplot(iris, aes(Petal.Length)) + geom_freqpoly() ggplot(iris, aes(Petal.Length)) + geom_histogram() + geom_freqpoly() ``` Podemos controlar la anchura de las barras: ```{r} ggplot(iris, aes(Petal.Length)) + geom_histogram(binwidth = 1, fill = adjustcolor("red2", alpha.f = 0.3)) ``` Y compara la distribución de los distintos grupos dentro del mismo histograma: ```{r} ggplot(iris, aes(Petal.Length, fill = Species)) + geom_histogram(binwidth = 0.4) ``` ### Gráfico de barras Muestran la distribución de variables discretas (categóricas): ```{r} tab <- table(msleep$order) df <- as.data.frame(table(msleep$order[msleep$order %in% names(tab)[tab > 3]])) ggplot(df, aes(Var1, Freq)) + geom_bar(stat = "identity") ``` ```{r, eval=F, echo=F} # Calcular el promedio del # de reclutas por estación df2 <- aggregate(RECRUITS ~ SEASON, df, mean) names(df2) <- c("season", "rec") # Gráfico de barras p <- ggplot(df2, aes(season, rec)) + geom_bar(stat = "identity") p # Cambiar la orientación p + coord_flip() ### Cambiar el ancho y colores de las barras ### # Cambiar el ancho de las barras ggplot(df2, aes(season, rec)) + geom_bar(stat = "identity", width = 0.5) ggplot(df2, aes(season, rec)) + geom_bar(stat = "identity", width = 0.2) # Cambiar colores ggplot(df2, aes(season, rec)) + geom_bar(stat = "identity", color = "blue", fill = "white") # Remover el tema y agregar barras azules p <- ggplot(df2, aes(season, rec)) + geom_bar(stat = "identity", fill = "steelblue") + theme_minimal() p # Escoger que barras mostrar p + scale_x_discrete(limits = c("Spring", "Winter")) ### Agregar anotaciones ### df2$rec <- round(df2$rec, 1) # Fuera de las barras ggplot(df2, aes(season, rec)) + geom_bar(stat = "identity", fill = "steelblue") + geom_text(aes(label = rec), vjust = -0.3, size = 3.5) + theme_minimal() # Dentro de las barras ggplot(df2, aes(season, rec)) + geom_bar(stat = "identity", fill = "yellow") + geom_text(aes(label = rec), vjust = 1.6, size = 3.5) + theme_minimal() ### Cambiar colores de barras por grupo ### # Cambiar el color de las líneas externas por grupo p <- ggplot(df2, aes(season, rec, color = season)) + geom_bar(stat = "identity", fill = "white") p ### Cambiar el color manualmente ### # Usar "palette" predefinido de colores p + scale_color_manual(values = c("red", "blue", "green", "yellow")) # Usar "palette brewer" p + scale_color_brewer(palette = "Dark2") p + scale_color_brewer(palette = 1) p + scale_color_brewer(palette = 2) # Usar escala de grises p + scale_color_grey() + theme_classic() ### Cambiar colores de relleno de las barras ### # Color de relleno p <- ggplot(df2, aes(season, rec, fill = season)) + geom_bar(stat = "identity") + theme_minimal() p ### Cambiar el color de relleno manualmente ### # Usar "palette" predefinido de colores p + scale_fill_manual(values = c("red", "blue", "green", "yellow")) # Usar "palette brewer" p + scale_fill_brewer(palette = "Dark2") p + scale_fill_brewer(palette = 1) p + scale_fill_brewer(palette = 2) # Usar escala de grises p + scale_fill_grey() + theme_classic() # Usar color negro del borde y relleno ggplot(df2, aes(season, rec, fill = season)) + geom_bar(stat = "identity", color = "black") + scale_fill_manual(values = c("red", "blue", "green", "yellow")) + theme_classic() ### Cambiar la posición de la leyenda ### # Cambiar el color de las barras a tonos de azúl p <- ggplot(df2, aes(season, rec, fill = season)) + geom_bar(stat = "identity") + theme_minimal() p1 <- p + scale_fill_brewer(palette = "Blues") p1 + theme(legend.position = "top") p1 + theme(legend.position = "bottom") # Remover la leyenda p1 + theme(legend.position = "none") ### Cambiar el órden de los items en una leyenda ### # Cambiar órden de grupos p1 + scale_x_discrete(limits = c("Summer", "Autumn", "Winter", "Spring")) ### Editar aún más los elementos de la leyenda ### # Cambiar el título de la leyenda y la fuente p1 <- ggplot(df2, aes(season, rec, fill = season)) + geom_bar(stat = "identity", color = "black") titulo <- "Estación" p2 <- p1 + scale_fill_manual(titulo, values = c("red", "blue", "green", "yellow")) + theme_classic() p2 + theme(legend.title = element_text( colour = "blue", size = 10, face = "bold" )) p2 + theme(legend.text = element_text( colour = "blue", size = 10, face = "bold" )) # Cambiar el color del fondo de la leyenda p2 + theme(legend.background = element_rect( fill = "lightblue", size = 0.5, linetype = "solid" )) p2 + theme(legend.background = element_rect( fill = "lightblue", size = 0.5, linetype = "solid" )) ### Gráfico de barras con múltiples grupos ### head(df) df.n <- aggregate(RECRUITS ~ SEASON + DENSITY, df, mean) names(df.n) <- c("season", "density", "rec") # Gráfico 1 ggplot(df.n, aes(season, rec, fill = density)) + geom_bar(stat = "identity") # Gráfico 2 ggplot(df.n, aes(season, rec, fill = density)) + geom_bar(stat = "identity", position = position_dodge()) # Cambiar el color manualmente p <- ggplot(df.n, aes(season, rec, fill = density)) + geom_bar(stat = "identity", color = "black", position = position_dodge()) + theme_minimal() p + theme_classic() # Colores manuales p + scale_fill_manual(values = c("#999999", "#E69F00")) + theme_classic() # Palette de colores p + scale_fill_brewer(palette = "Blues") + theme_classic() ### Gráficos de barras con error ### # Calcular promedio +/- SD head(df) df3 <- aggregate(RECRUITS ~ SEASON + DENSITY, df, FUN = function(x) c(mean = mean(x), sd = sd(x))) df4 <- cbind(data.frame(df3[, c(1:2)]), df3$RECRUITS[, 1], df3$RECRUITS[, 2]) names(df4) <- c("season", "density", "mean", "sd") str(df4) # Grafico de barras y desviación estándar p <- ggplot(df4, aes(season, mean, fill = density)) + geom_bar(stat = "identity", position = position_dodge(), color = "black") + geom_errorbar(aes(ymin = mean, ymax = mean + sd), width = 0.2, position = position_dodge(0.9) ) p + scale_fill_brewer(palette = "Paired") + theme_minimal() p + scale_fill_brewer(palette = "Paired") + theme_classic() ### Personalizar aún más los gráficos ### # Poner títulos de ejes p + xlab("Estación") + ylab("Número de reclutas") + theme_classic() # Remover títulos de ejes p + xlab(NULL) + ylab(NULL) + theme_classic() # Otros cambios p2 <- p + labs(x = "Estación", y = "Número de reclutas") + scale_fill_manual(values = c("black", "grey50")) + theme_classic() p2 # Cambiar los límites X y Y p2 + ylim(0, 100) # Cambiar límites con expand_limits p2 + expand_limits(x = c(0, 6), y = c(0, 80)) ``` ## Personalización de ggplots Además de las funciones básicas (por ejemplo, componentes) descritas anteriormente, ggplot tiene muchas otras herramientas (tanto argumentos como funciones adicionales) para personalizar aún más los gráficos. Prácticamente todo se puede modificar. Aquí vemos algunas de las herramientas más comunes. ### Temas ggplot2 viene con algunos temas por defecto que se pueden aplicar fácilmente para modificar el aspecto de nuestros gráficos: ```{r} p <- ggplot(iris, aes(Sepal.Length, Petal.Length)) + geom_point() p + theme_classic() p + theme_bw() p + theme_minimal() ``` La mayoría de los temas difieren en el uso de cuadrículas, líneas de borde y patrones de etiquetado de ejes. ### Personalización de ejes Los límites de los ejes pueden modificarse como sigue: ```{r} ggplot(iris, aes(Sepal.Length, Petal.Length)) + geom_point() + xlim(c(0, 10)) ggplot(iris, aes(Sepal.Length, Petal.Length, col = Species)) + geom_point() + xlim(c(0, 10)) + ylim(c(0, 9)) ``` Los ejes también pueden transformarse: ```{r} ggplot(iris, aes(Sepal.Length, Petal.Length, col = Species)) + geom_point() + scale_x_continuous(trans = "log") + scale_y_continuous(trans = "log2") ``` o invertidos: ```{r} ggplot(iris, aes(Sepal.Length, Petal.Length, col = Species)) + geom_point() + scale_y_reverse() ``` ### Guardar ggplots Los ggplots pueden exportarse como archivos de imagen utilizando la función `ggsave`: ```{r} ggplot( data = msleep[msleep$order %in% names(tab)[tab > 5], ], mapping = aes(x = bodywt, y = brainwt) ) + geom_point() + facet_wrap(~order, scales = "free") # Export ggsave("plot.png", width = 5, height = 5) ``` El tipo de archivo de imagen se identificará por la extensión en el nombre del archivo Personalización adicional del eje: ```{r} # Log2 scaling of the y axis (with visually-equal spacing) require(scales) p + scale_y_continuous(trans = log2_trans()) # show exponents p + scale_y_continuous( trans = log2_trans(), breaks = trans_breaks("log2", function(x) 2^x), labels = trans_format("log2", math_format(2^.x)) ) # Percent p + scale_y_continuous(labels = percent) # dollar p + scale_y_continuous(labels = dollar) # scientific p + scale_y_continuous(labels = scientific) ### Agregar "tick marks" ### # Cargar librerías library(MASS) data(Animals) # x and y axis are transformed and formatted p2 <- ggplot(Animals, aes(x = body, y = brain)) + geom_point(size = 4) + scale_x_log10( breaks = trans_breaks("log10", function(x) 10^x), labels = trans_format("log10", math_format(10^.x)) ) + scale_y_log10( breaks = trans_breaks("log10", function(x) 10^x), labels = trans_format("log10", math_format(10^.x)) ) + theme_bw() # log-log plot without log tick marks p2 # Show log tick marks p2 + annotation_logticks() # # Log ticks on left and right p2 + annotation_logticks(sides = "lr") # All sides p2 + annotation_logticks(sides = "trbl") ``` ### Otros gráficos Se pueden generar muchos otros tipos de gráficos. Aquí muestro un ejemplo de gráficos de contorno y de "mapa de calor": ```{r} head(faithful) ggplot(faithfuld, aes(eruptions, waiting)) + geom_contour(aes(z = density, colour = after_stat(level))) ggplot(faithfuld, aes(eruptions, waiting)) + geom_raster(aes(fill = density)) ``` ## Otros paquetes de gráficos en R - **ggvis** (ggplots interactivos) - **vcd** (Warnes 2015) - **plotrix** (Lemon et al. 2006) - **gplots** (Warnes 2015) Consulte la [CRAN Graphics Task View](http://cran.r-project.org/web/views/Graphics.html) para obtener una lista más completa de herramientas gráficas en **R**. ------------------------------------------------------------------------ ## References - Lemon J (2006) Plotrix: a package in the red light district of R. R-News 6(4):8–12 - Warnes GR, Bolker B, Bonebakker L, Gentleman R, Liaw WHA, Lumley T, Maechler M, Magnusson A, Moeller S, Schwartz M, Venables B (2015) gplots: various R programming tools for plotting data. R package version 2.17.0. https://CRAN.R-project.org/package=gplots - Wickham H (2010) A layered grammar of graphics. J Comput Graph Stat 19(1):3–28 - Wilkinson L (2005) The grammar of graphics. Statistics and computing, 2nd edn. Springer, New York ------------------------------------------------------------------------ ------------------------------------------------------------------------ Información de la sesión ```{r session info, echo=F} sessionInfo() ```
